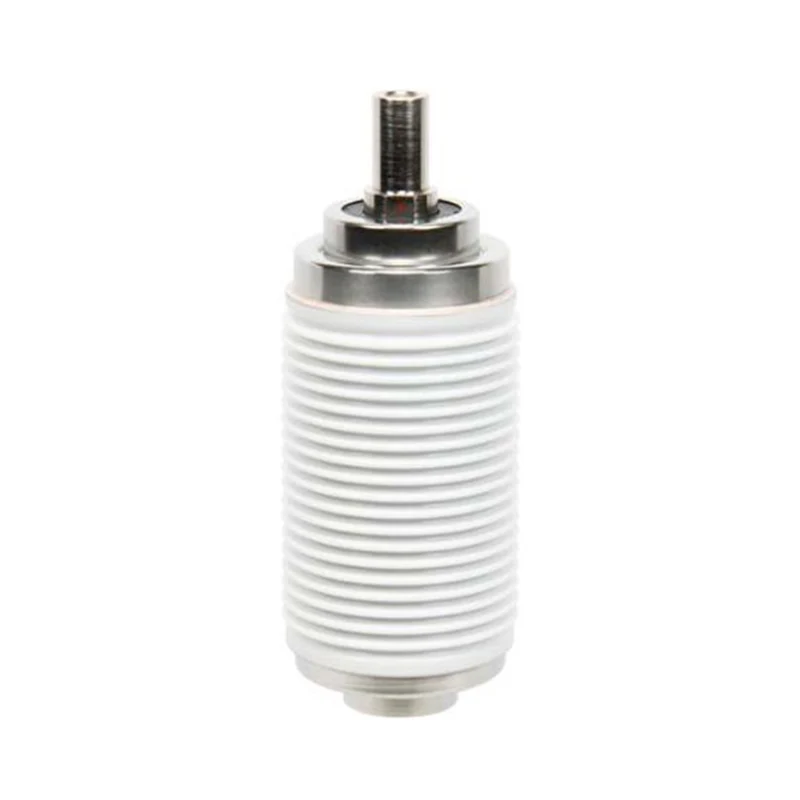

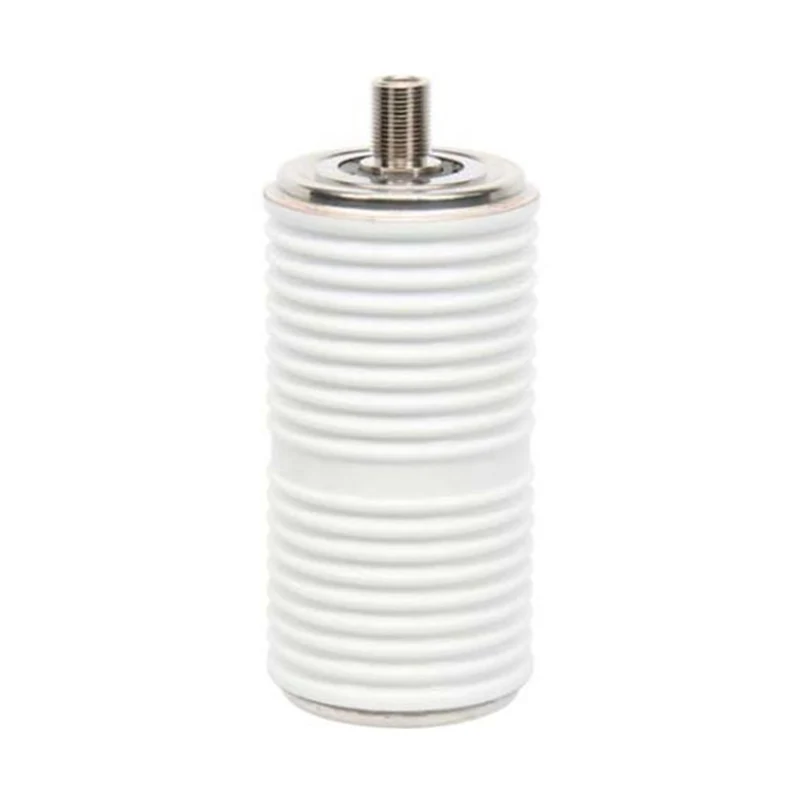

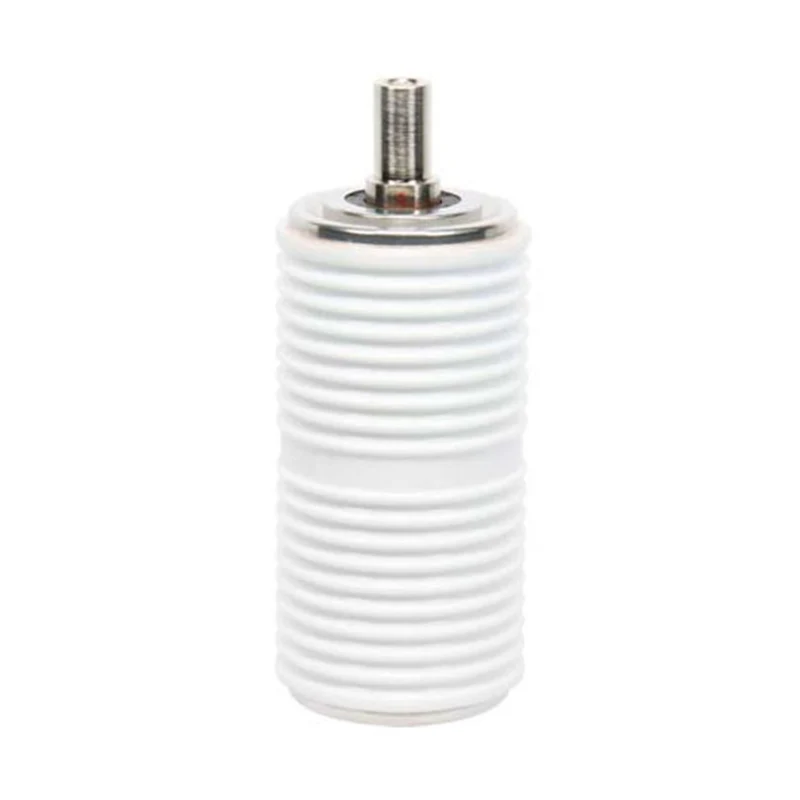

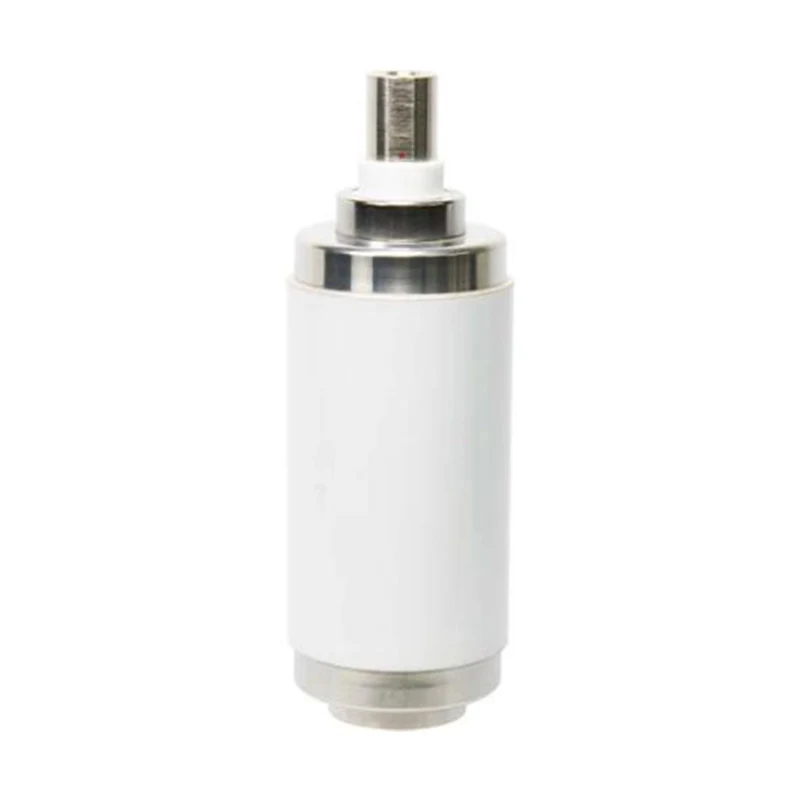

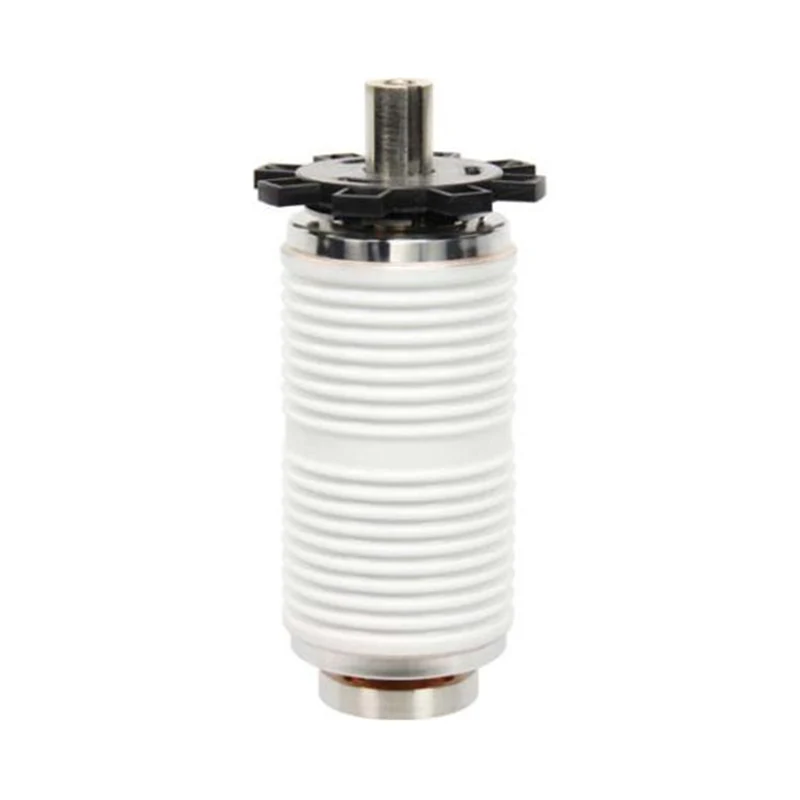

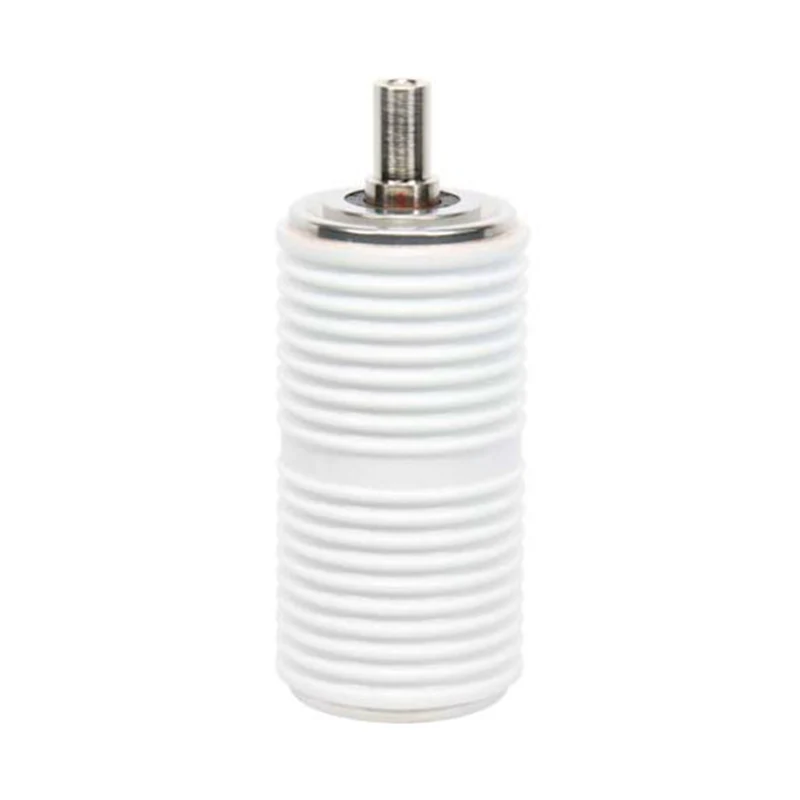

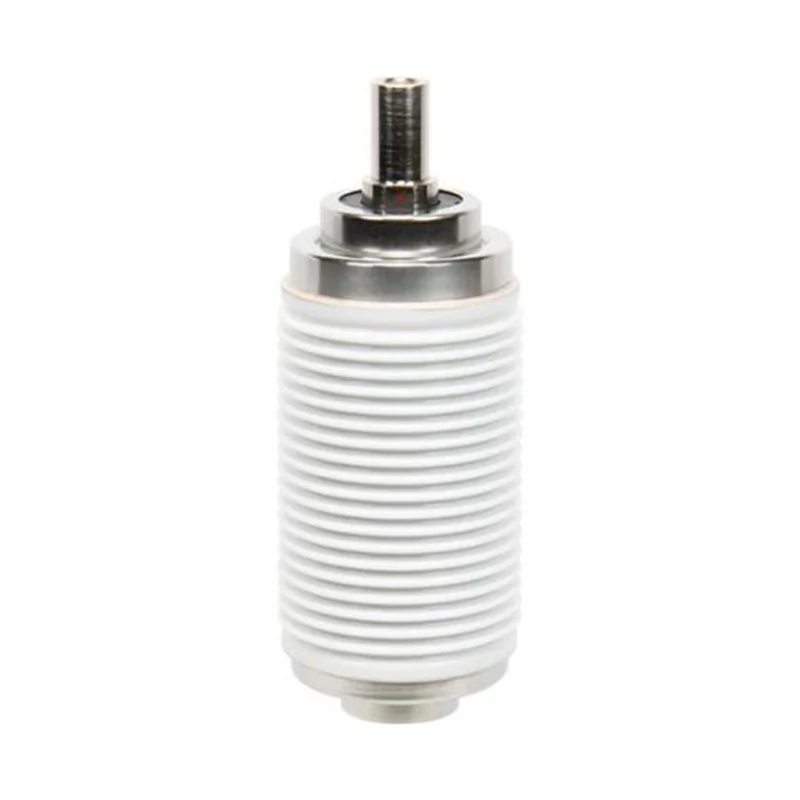

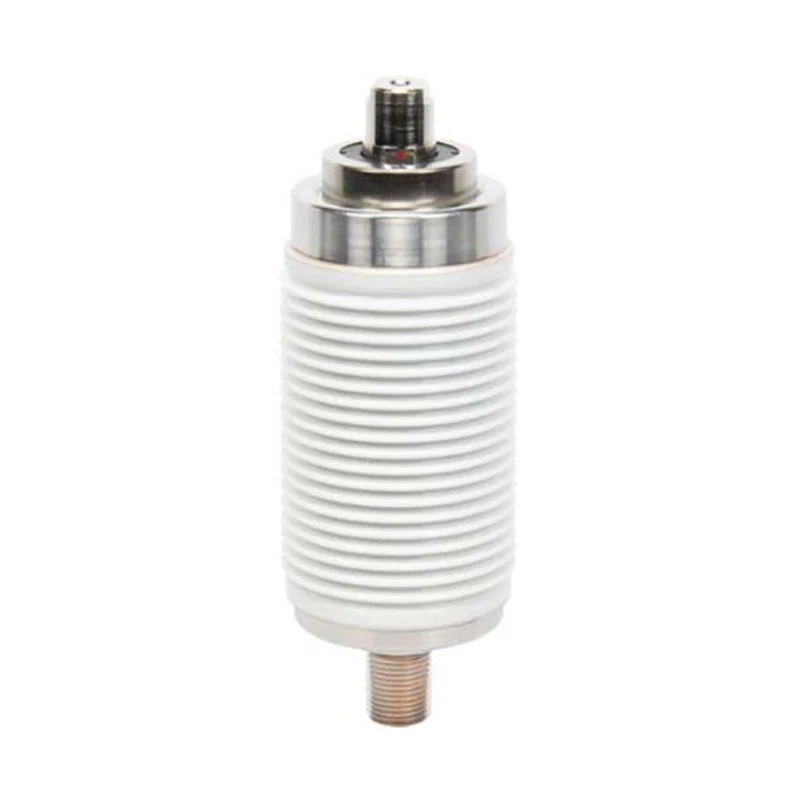

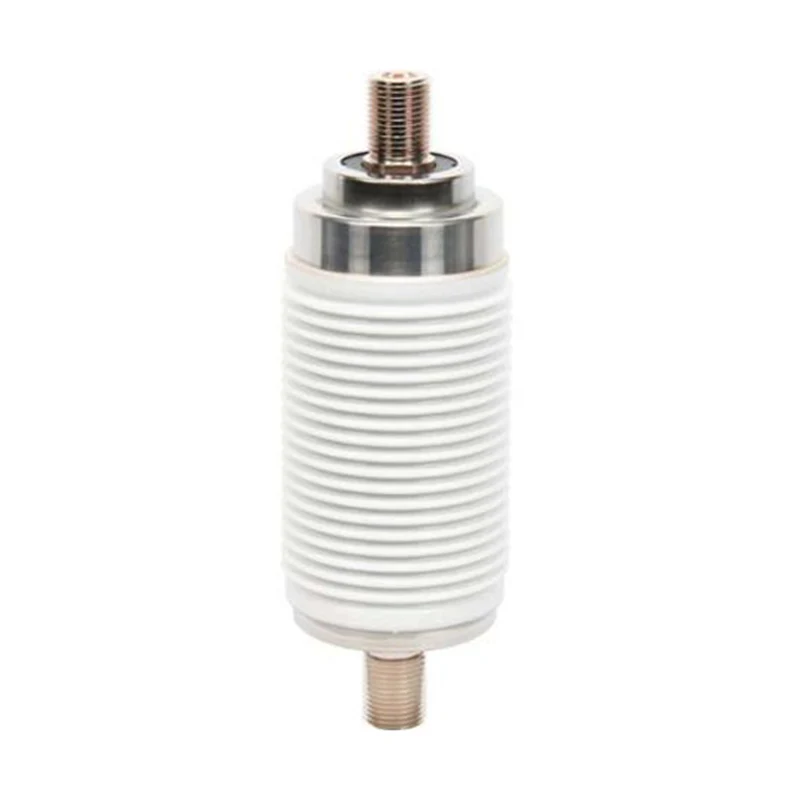

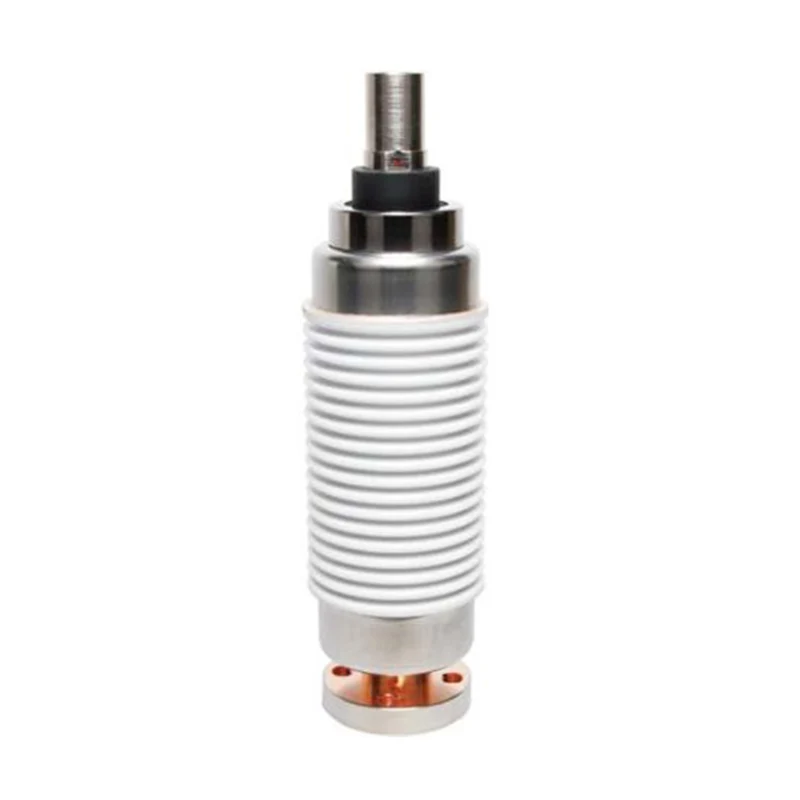

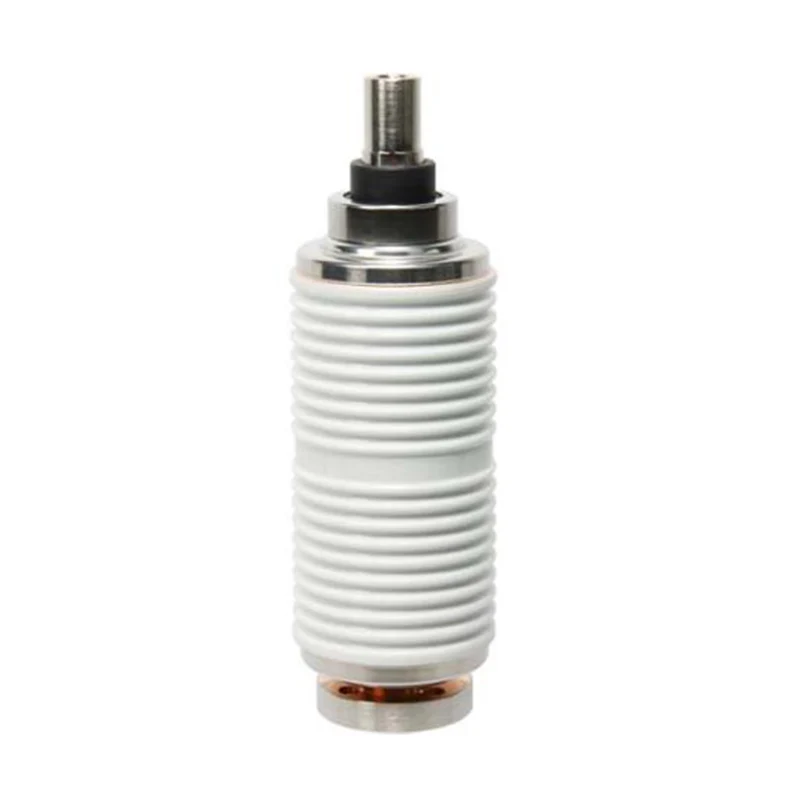

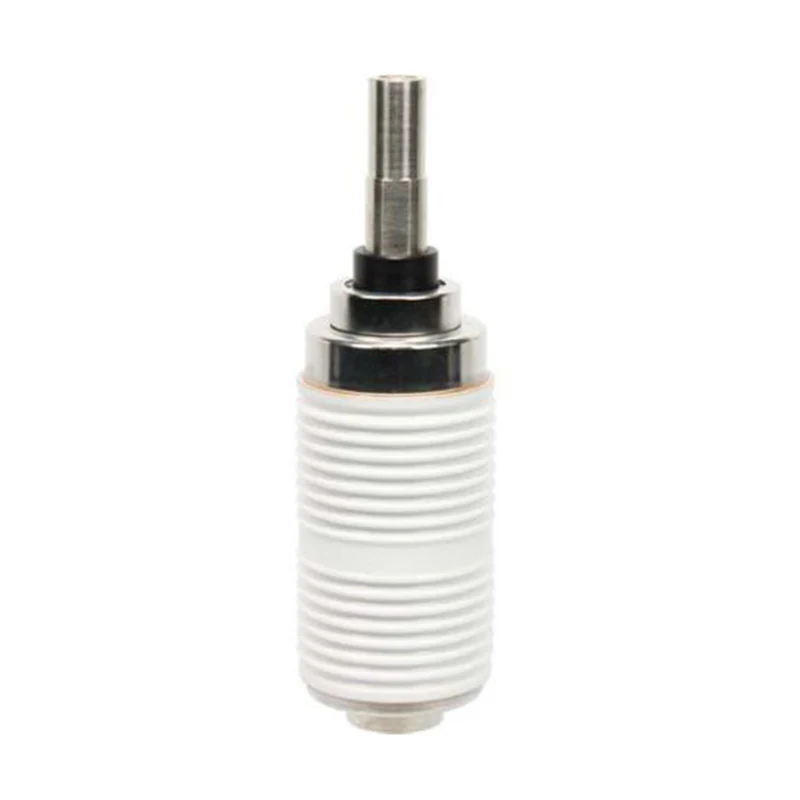

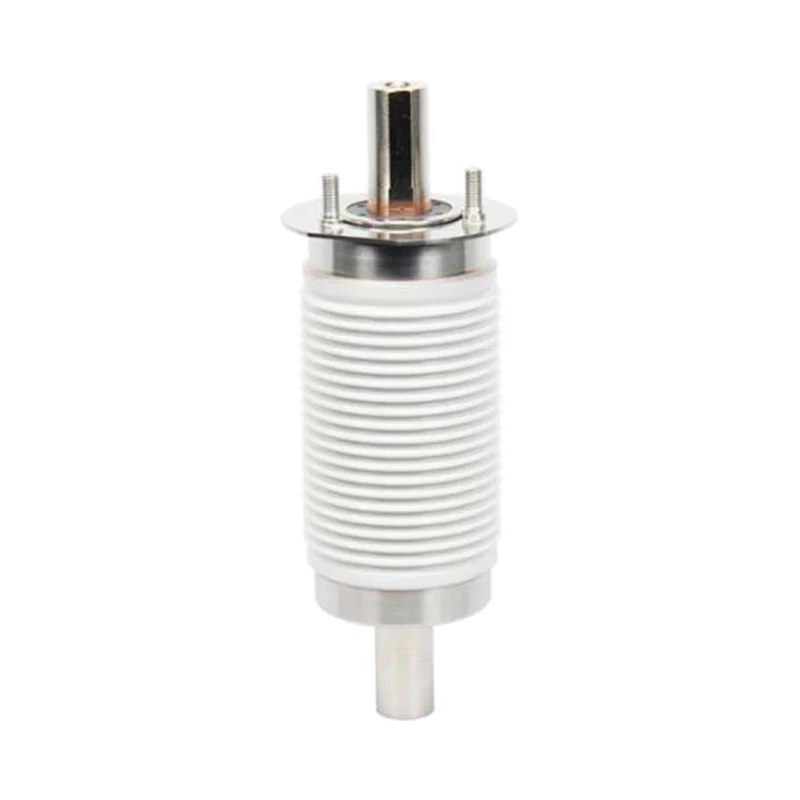

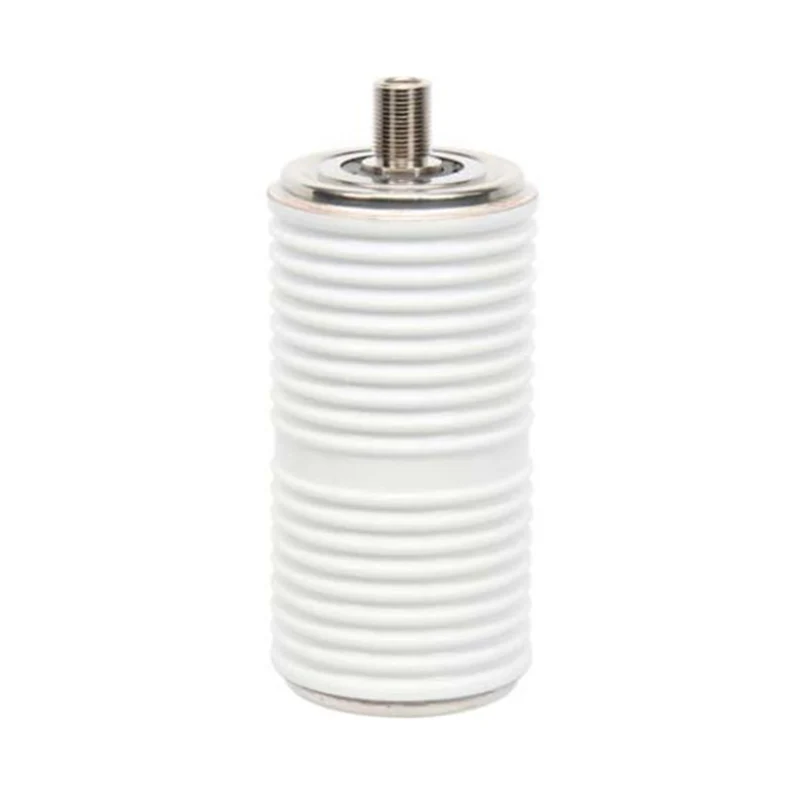

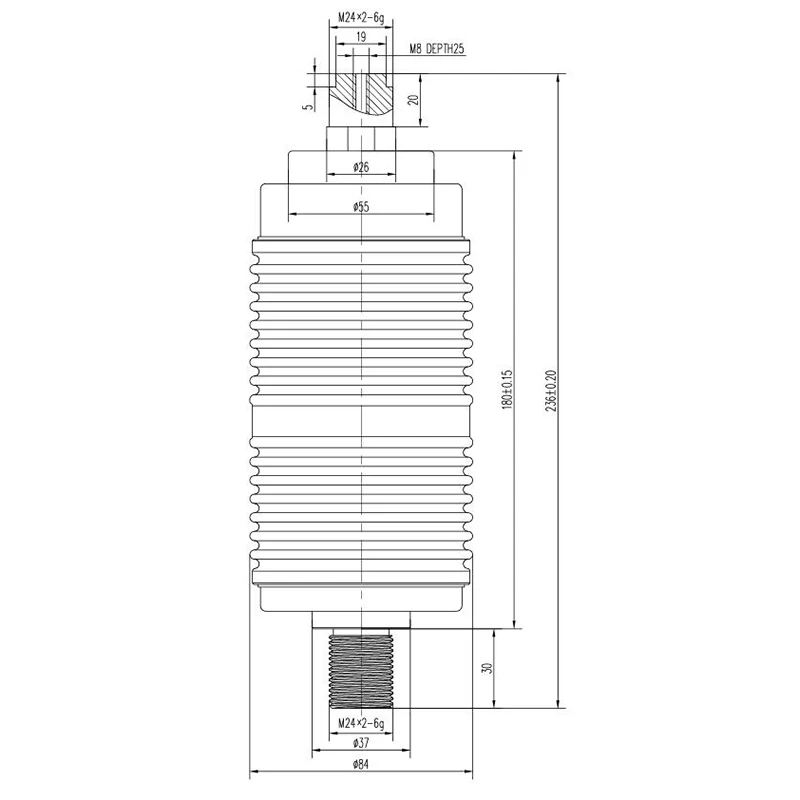

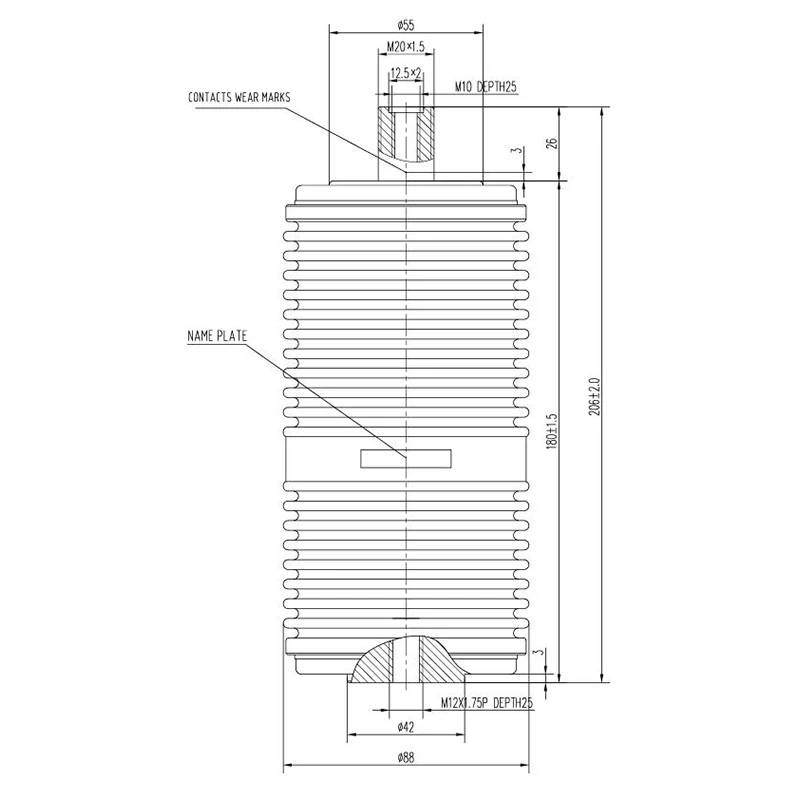

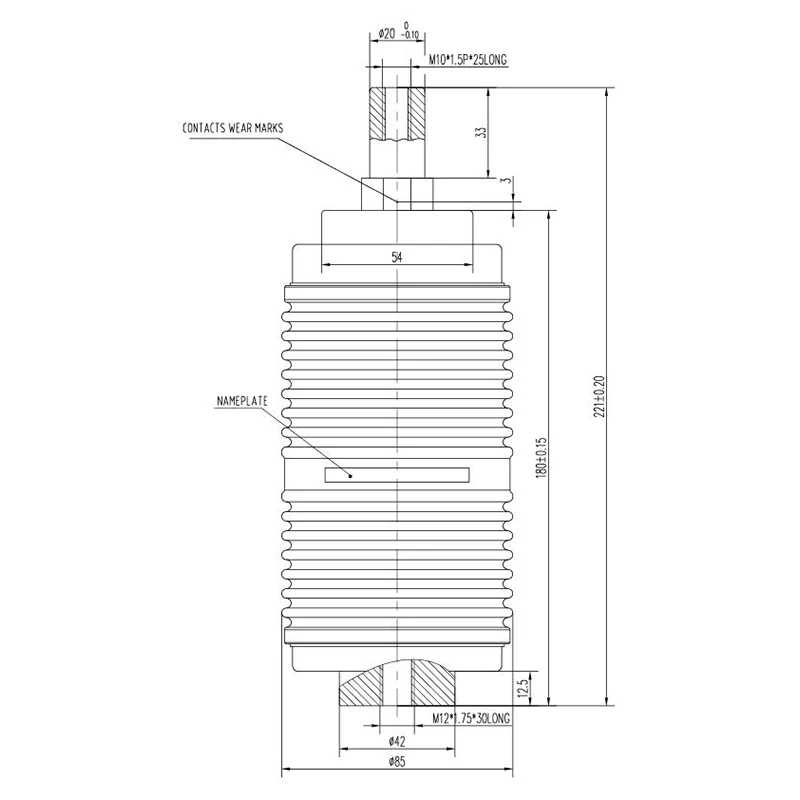

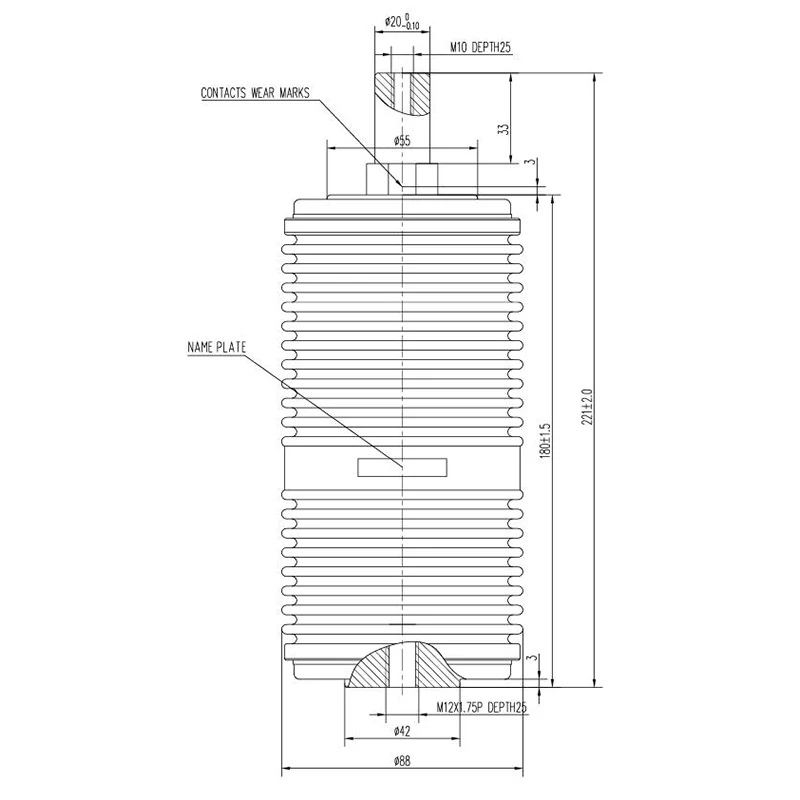

Вакуумный прерыватель цепи 11 кВ

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

Вакуумный прерыватель цепи на 11 кВ является основным продуктом компании Sunway Hanguang Electric Manufacturing Limited, профессионального производителя в зоне развития высоких технологий Сяогань, провинция Хубэй, Китай. Обладая более чем 50-летним опытом работы в области высоковольтного электрооборудования, Sunway Hanguang имеет солидные научно-исследовательские и производственные мощности.

Отправить запрос

Описание продукта

В вакуумном прерывателе цепи на напряжение 11 кВ используется передовая технология гашения дуги в высоком вакууме, обеспечивающая превосходные характеристики, стабильное качество и широкие возможности адаптации, соответствующие международным стандартам. Он широко используется в глобальных системах передачи и распределения электроэнергии, став надежным поставщиком в отрасли.

Основанная в 1968 году, компания Sunway Hanguang специализируется на производстве высоковольтного электрооборудования, имеет производственную базу площадью 40 000 квадратных метров, строительную площадь 15 000 квадратных метров и общие активы более 80 миллионов юаней. Наша фабрика оснащена современным оборудованием, а техническую поддержку оказывает профессиональная научно-исследовательская группа из 16 экспертов. Как профессиональный производитель в Китае, мы стремимся поставлять высококачественные вакуумные прерыватели цепи на напряжение 11 кВ и другую продукцию клиентам по всему миру.

Обзор продукта и основные параметры

Вакуумный прерыватель цепи 11 кВ, основной продукт Sunway Hanguang, предназначен для распределения электроэнергии среднего напряжения, обладает надежными характеристиками гашения дуги и широкой областью применения.

- Номинальное напряжение: 11 кВ (максимальное рабочее напряжение: 12 кВ), применимо к системе переменного тока 50/60 Гц.

- Основная технология: гашение дуги в высоком вакууме (степень вакуума ≥1,33×10⁻³Па), диапазон напряжения 0,66–40,5 кВ.

- Стандарты: GB, IEC, ANSI; Годовая мощность: 350 000 единиц.

- Рынок: продается внутри страны и за рубежом, объем экспорта увеличивается на ≥10% ежегодно.

Таблица технических характеристик продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА

Модель №.

ВИТД 12/1250-20П

ВИТД 12/1250-20Н

ВИТД 12/1250-20М

ВИТД 12/1250-20Г

ВИТД 12/1250-20С

ВИТД 12/1250-20А

ВИТД 12/800-13,1М

ВИТД 12/630-20Й

ВИТД 12/1250-31,5Г

ВИТД 12/1250-31.5Э

ВИТД 12/1250-25Г

ВИТД 12/1250-25У

ВИТД 12/1250-25П

ВИТД 12/1250-25Н

ВИТД 12/1250-25М

Номинальная частота

50/60 Гц

Номинальное максимальное линейное напряжение

12 кВ, среднеквадратичное значение

Номинальное выдерживаемое напряжение промышленной частоты: воздух

42 кВ, среднеквадратичное значение

38 кВ, среднеквадратичное значение

42 кВ, среднеквадратичное значение

48 кВ, среднеквадратичное значение

42 кВ, среднеквадратичное значение

38 кВ, среднеквадратичное значение

Номинальное импульсное выдерживаемое напряжение: воздух

95кВ, Пик

Номинальный нормальный ток

1250А

800А

630А

1250А

Номинальный ток короткого замыкания

(3-фазная симметричная основа)

20 кА, среднеквадратичное значение

13,1 кА, среднеквадратичное значение

20 кА, среднеквадратичное значение

31,5 кА, среднеквадратичное значение

25 кА, среднеквадратичное значение

26,3 кА, среднеквадратичное значение

25 кА, среднеквадратичное значение

Процентная составляющая постоянного тока номинального тока отключения при коротком замыкании

0.5

Номинальный ток включения при коротком замыкании

50 кА, пик

32,75 кА, пик

50 кА, пик

80 кА, пик

63кА, Пик

65,75 кА, пик

63кА, Пик

Номинальная продолжительность кратковременного тока

4 с

3 с

4 с

3 с

4 с

3 с

Номинальный кратковременный выдерживаемый ток

20 кА, среднеквадратичное значение

13,1 кА, среднеквадратичное значение

20 кА, среднеквадратичное значение

31,5 кА, среднеквадратичное значение

25 кА, среднеквадратичное значение

25А, ср.кв.

26,3 кА, среднеквадратичное значение

25 кА, среднеквадратичное значение

Номинальный пиковый выдерживаемый ток

50 кА, среднеквадратичное значение

32,75 кА, среднеквадратичное значение

50 кА, среднеквадратичное значение

80 кА, среднеквадратичное значение

63 кА, среднеквадратичное значение

65,75 кА, среднеквадратичное значение

63 кА, среднеквадратичное значение

Максимальное сопротивление контакта при минимальном усилии закрытия

19 микроом

25 микроом

20 микроом

18 микроом

19 микроом

18 микроом

19 микроом

20 микроом

25 микроом

Номинальный ток отключения одиночной батареи конденсаторов

630А, ср.кв.

400А, ср.кв.

630А, ср.кв.

400А, ср.кв.

630А, ср.кв.

400А, ср.кв.

Номинальный ток отключения параллельной батареи конденсаторов

400А, ср.кв.

Номинальная последовательность операций

о-0,3с-ко-180с-ко

МЕХАНИЧЕСКИЕ ДАННЫЕ

Модель №.

ВИТД 12/1250-20П

ВИТД 12/1250-20Н

ВИТД 12/1250-20М

ВИТД 12/1250-20Г

ВИТД 12/1250-20С

ВИТД 12/1250-20А

ВИТД 12/800-13,1М

ВИТД 12/630-20Й

ВИТД 12/1250-31,5Г

ВИТД 12/1250-31.5Э

ВИТД 12/1250-25Г

ВИТД 12/1250-25У

ВИТД 12/1250-25П

ВИТД 12/1250-25Н

ВИТД 12/1250-25М

Вес прерывателя (прибл.)

2,39 кг

2,36 кг

2,28 кг

2,36 кг

3,14 кг

2,32 кг

1,65 кг

1,73 кг

3,54 кг

3,44 кг

3,03 кг

2,65 кг

2,39 кг

2,36 кг

2,28 кг

Вес движущейся части (прибл.)

0,82 кг

0,8 кг

0,49 кг

1,28 кг

1,1 кг

0,93 кг

1,2 кг

0,82 кг

1,2 кг

Закрывающая сила из-за сильфона и атмосферы

80±40Н

120±50Н

80±40Н

15,9 кгФ

80±40Н

15,9 кгФ

Усилие, необходимое для удержания контактов открытыми при полном ходе

120±50Н

190±60Н

120±50Н

МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)

Модель №.

ВИТД 12/1250-20П

ВИТД 12/1250-20Н

ВИТД 12/1250-20М

ВИТД 12/1250-20Г

ВИТД 12/1250-20С

ВИТД 12/1250-20А

ВИТД 12/800-13,1М

ВИТД 12/630-20Й

ВИТД 12/1250-31,5Г

ВИТД 12/1250-31.5Э

ВИТД 12/1250-25Г

ВИТД 12/1250-25У

ВИТД 12/1250-25П

ВИТД 12/1250-25Н

ВИТД 12/1250-25М

Контактный инсульт

8±1 мм

9±1 мм

11±1 мм

9±1 мм

8±1 мм

Скорость открытия (в среднем 75 зазоров контактов)

1,1±0,2 м/сек.

1,0-1,4 м/сек.

1,1±0,2 м/сек.

1,0-1,4 м/сек.

1,1±0,2 м/сек.

1,0-1,4 м/сек.

Максимальный перебег во время открытия

2 мм

Максимальный отскок во время открытия

2 мм

Скорость закрытия (среднее значение зазора между контактами последних 30 %)

0,6±0,2 м/сек.

0,6-1,0 м/сек.

0,6±0,2 м/сек.

0,6-1,0 м/сек.

0,6±0,2 м/сек.

0,6-1,0 м/сек.

Максимальная продолжительность контактного отскока (максимум 2 отскока)

≤2 мс

0,002 сек.

≤2 мс

0,002 сек.

≤2 мс

0,002 сек.

Номинальная контактная сжимающая сила

2000±200Н

120-140кгФ

2000±200Н

3150±200Н

2000±200Н

184-203кгФ

2000±200Н

184-224 кгс

Неодновременность замыкания и размыкания трехфазных контактов

≤2 мс

ЖИЗНЬ (РАЗМЕРНАЯ)

Модель №.

ВИТД 12/1250-20П

ВИТД 12/1250-20Н

ВИТД 12/1250-20М

ВИТД 12/1250-20Г

ВИТД 12/1250-20С

ВИТД 12/1250-20А

ВИТД 12/800-13,1М

ВИТД 12/630-20Й

ВИТД 12/1250-31,5Г

ВИТД 12/1250-31.5Э

ВИТД 12/1250-25Г

ВИТД 12/1250-25У

ВИТД 12/1250-25П

ВИТД 12/1250-25Н

ВИТД 12/1250-25М

Электрическая долговечность при номинальном нормальном токе

50 000 операций

Электрическая долговечность при номинальном токе короткого замыкания

100 операций

Механическая жизнь

50 000 операций

Предел контактной эрозии

3 мм

Срок годности

20 лет

Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.

Номинальные характеристики предоставляются по запросу.

Для получения дополнительной информации о параметрах свяжитесь с нами по электронной почте:export@swhge.com.

Особенности и преимущества продукта

1. Безопасный и надежный

Благодаря контактам из сплава Cu-Cr и импортным сильфонам вакуумный прерыватель цепи на 11 кВ имеет низкую эффективность измельчения, годовую скорость утечки <0,5% и срок службы 30 лет. Он адаптируется к температуре -45°C~+85°C, высоте ≤4000 м, с механическим сроком службы ≥50 000 раз.

2. Ведущие технологии и контроль качества

Благодаря технологии однократной герметизации и быстрого обнаружения утечек наша фабрика обеспечивает единообразие продукции. Каждый вакуумный прерыватель цепи на 11 кВ имеет уникальный серийный номер и протокол испытаний, обеспечивающий полную отслеживаемость и соответствующий международным сертификатам.

3. Экологичный и интеллектуальный

Нет выбросов SF6, экологически чистый. Он поддерживает интеллектуальный мониторинг и совместим с основными распределительными устройствами по принципу «подключи и работай», что повышает эффективность установки на 30%.

4. Сильная сила и идеальное обслуживание

Имея более 20 основных патентов, мы предоставляем услуги OEM/ODM, 10-летнюю гарантию, круглосуточную удаленную поддержку и обслуживание на месте, становясь надежным поставщиком во всем мире.

Применение продукта

Широко используется в энергосистемах, промышленном производстве, коммерческой инфраструктуре, новой энергетике и зарубежных проектах EPC для защиты передачи и распределения электроэнергии.
