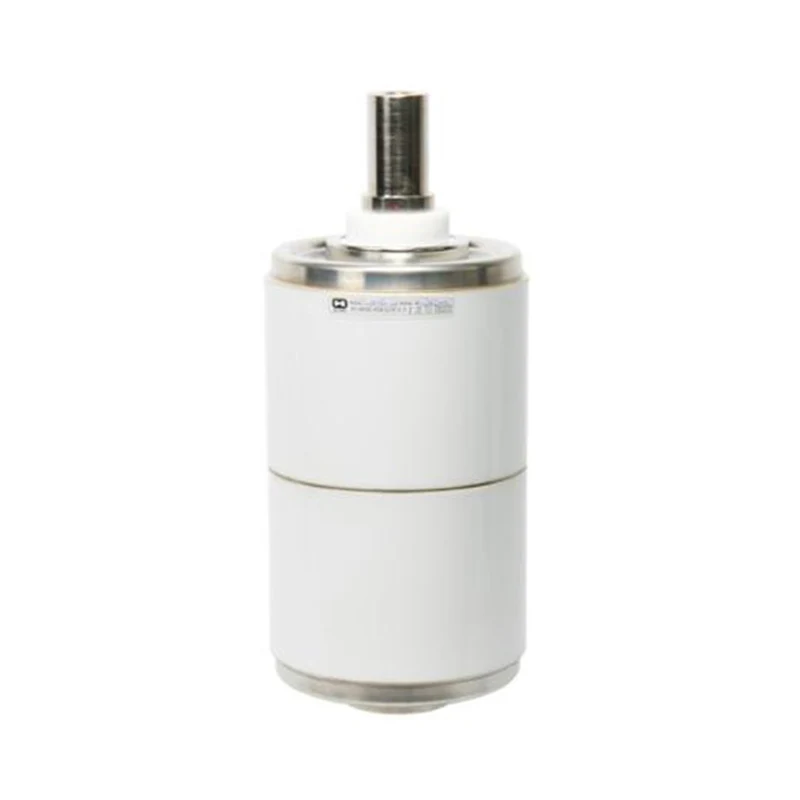

Вакуумный прерыватель цепи 36 кВ

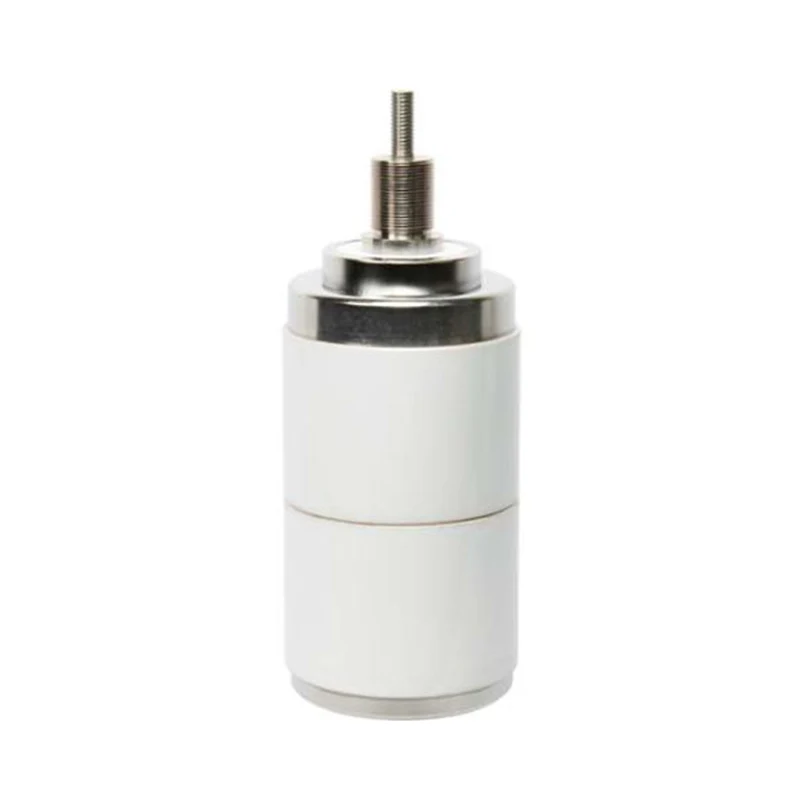

Model: TD555P, TD545K, TD545A

Вакуумный прерыватель цепи на 36 кВ является основным продуктом высокого класса компании Sunway Hanguang, профессионального производителя, базирующегося в Китае. В этом вакуумном прерывателе цепи на 36 кВ используется передовая технология гашения дуги в высоком вакууме, без выбросов SF₆ и соответствующая международным стандартам. Он широко используется более чем в 50 странах, что делает Sunway Hanguang надежным мировым поставщиком в отрасли вакуумных прерывателей.

Отправить запрос

Описание продукта

Founded in 1968 in Xiaogan High-tech Zone, Hubei, China, Sunway Hanguang has focused on high-voltage electrical equipment for over 50 years. With a 40,000-square-meter production base, 16-person R&D team and advanced imported equipment, the factory ensures stable mass production of the 36KV Vacuum Interrupter Circuit Breaker, with an annual capacity of 350,000 units.

Обзор продукта

As Sunway Hanguang’s core product, the 36KV Vacuum Interrupter Circuit Breaker is designed for 50/60Hz systems, with a rated voltage of 36KV (max 40.5KV) and vacuum degree ≥1.33×10⁻³Pa. It meets GB, IEC and ANSI standards, has been stably operating in 50+ countries, with cumulative deliveries over 60,000 units and annual export growth over 10%.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Модель №.	ВИТД 36/2500-25П	ВИТД 36/2000-26,3К	ВИТД 36/2000-25А
Номинальная частота	50/60 Гц	50/60 Гц	50/60 Гц
Номинальное напряжение	36/40,5 кВ, среднеквадратичное значение	40,5 кВ, среднеквадратичное значение	40,5 кВ, среднеквадратичное значение
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин)	70/95 кВ, среднеквадратичное значение	95 кВ, среднеквадратичное значение	95 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение грозового импульса	170/185кВ, Пиковое	185кВ, Пиковое	185кВ, Пиковое
Номинальный ток	2500А	2000А	2000А
Сопротивление цепи при наименьшем номинальном контактном усилии	≤20Микроом	≤20Микроом	≤20Микроом
Номинальный ток отключения при коротком замыкании	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение
Номинальный кратковременно выдерживаемый ток	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение
Номинальная продолжительность короткого замыкания	4 с	4 с	4 с
Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение
Номинальный ток короткого замыкания	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение
Макс. Компонент постоянного тока	0.4	0.4	0.4
Номинальный ток отключения одной конденсаторной батареи	630А, ср.кв.	630А, ср.кв.	630А, ср.кв.
Номинальный ток отключения параллельной конденсаторной батареи	400А, ср.кв.	400А, ср.кв.	400А, ср.кв.
Номинальная последовательность операций	О-0,3(0,5)с-СО-180с-СО	О-0,3(0,5)с-СО-180с-СО	О-0,3(0,5)с-СО-180с-СО
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	5,32 кг	8,23 кг	8,23 кг
Вес подвижных частей	2,1 кг	3,74 кг	3,74 кг
Закрывающее усилие за счет сильфона и атмосферы	170±40Н	170±40Н	170±40Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	320±50Н	320±50Н	320±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Зазор между открытыми контактами	15±1 мм	18±2 мм	18±2 мм
Средняя скорость открытия (в среднем для первых 75% контактного зазора)	1,5±0,3 м/сек.	1,6±0,3м/сек.	1,6±0,3м/сек.
Средняя скорость закрытия (в среднем за последние 30% контактного зазора)	1,1±0,2 м/сек.	1,3±0,2 м/сек.	1,3±0,2 м/сек.
Номинальная добавленная конечная сила внешнего контакта	2500±200Н	2500±200Н	2500±200Н
Длительность дребезга контакта при замыкании	≤2 мс	≤2 мс	≤2 мс
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс	≤2 мс	≤2 мс
Максимальный отскок при открытии	≤2 мм	≤2 мм	≤2 мм
ЖИЗНЬ (РАЗМЕРНАЯ)
Электрическая долговечность при номинальном нормальном токе	20 000 операций	20 000 операций	20 000 операций
Электрическая долговечность при номинальном токе короткого замыкания	50 операций	50 операций	50 операций
Механическая жизнь	30 000 операций	30 000 операций	30 000 операций
Предел контактной эрозии	3 мм	3 мм	3 мм
Срок годности	20 лет	20 лет	20 лет
Meets or exceeds the electrical endurance requirements of class E2 for autoreclosing duty per IEC 62271-200 and JB 8738-2008.
Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

1. Отличная производительность, безопасность и долговечность.

The interrupter of the 36KV Vacuum Interrupter Circuit Breaker adopts Cu-Cr alloy contacts, with chopping current <3A and strong anti-welding performance. Equipped with imported bellows and epoxy APG insulation system, it has a 30-year design life, tolerates -45℃~+85℃ and ≤4000m altitude, with average trouble-free operation over 18 years.

2. Передовые технологии, контролируемое качество.

Relying on advanced manufacturing technology, core components are strictly inspected. Each 36KV Vacuum Interrupter Circuit Breaker undergoes 12 full-item tests before delivery, with QR code traceability and failure rate ≤0.05%.

3. Экологичный и интеллектуальный, широкая адаптируемость

Without SF₆ emissions, it complies with environmental standards, supports intelligent monitoring and is compatible with mainstream switchgears. Tool-free plug-and-play design improves installation efficiency by 40%.

4. Сильная сила, комплексные услуги

Sunway Hanguang has over 30 core patents, provides OEM/ODM customization for the product, with 15-25 days delivery for conventional models. Global 24/7 after-sales support and 10-year warranty are available.

Применение продукта

The product is widely used in: Power System (36KV substations), Industrial Production (metallurgy, petroleum), New Energy (offshore wind power), High-end Infrastructure and Overseas "Belt and Road" projects.
