Вакуумный прерыватель цепи 24 кВ

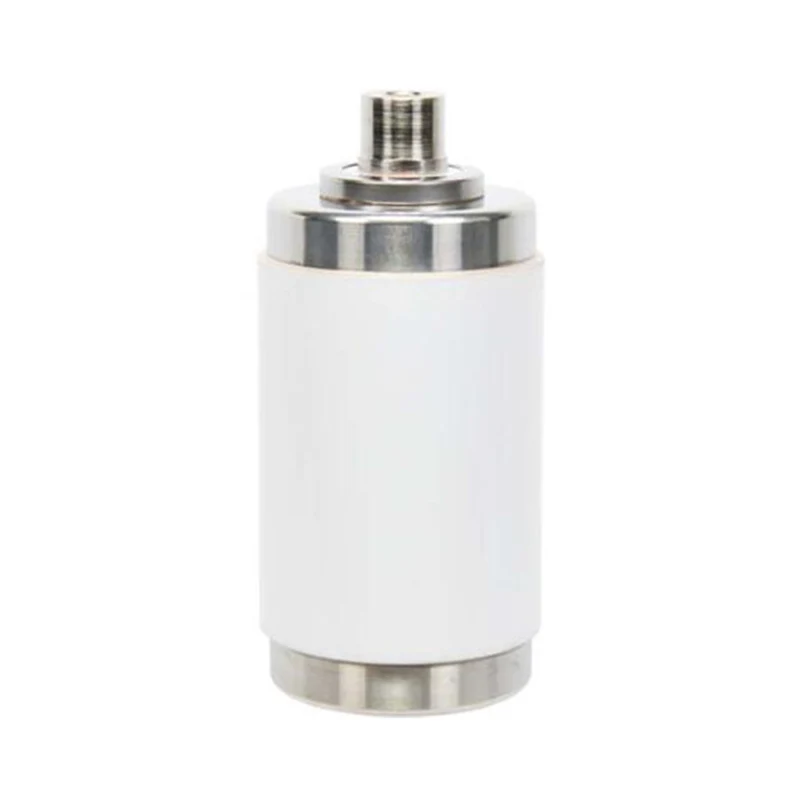

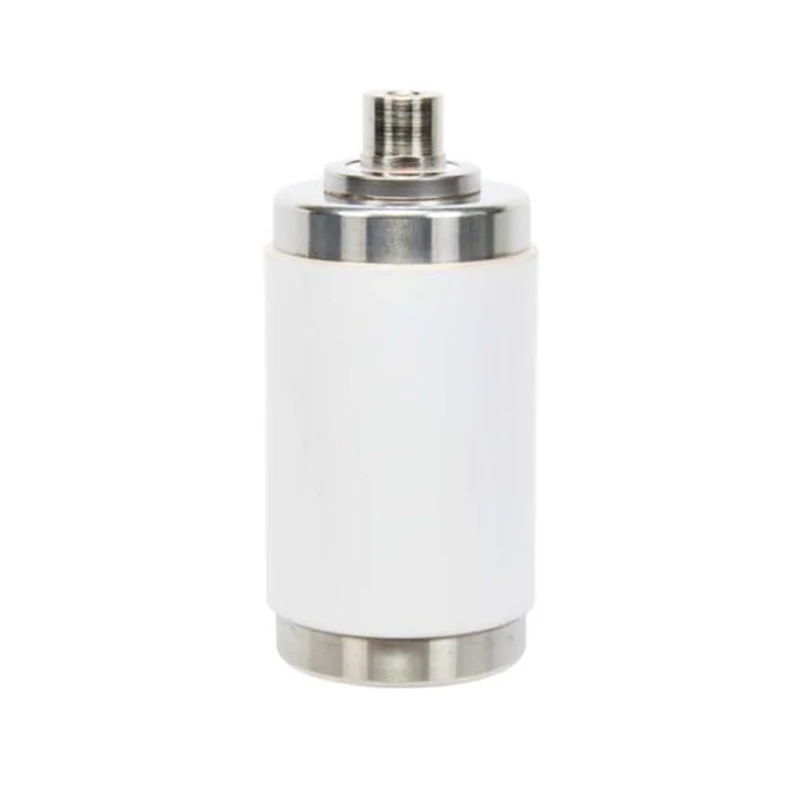

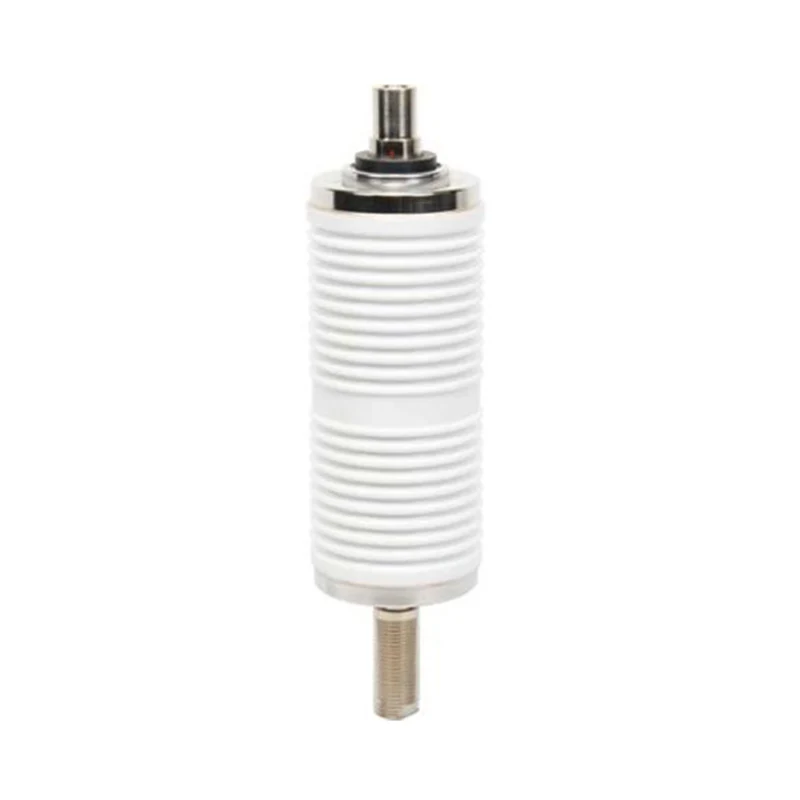

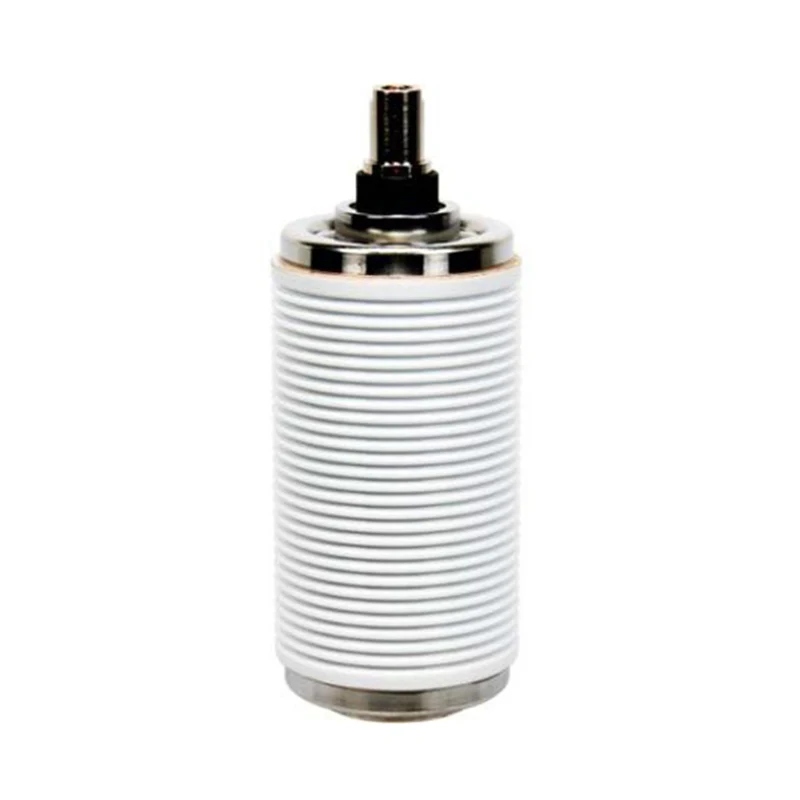

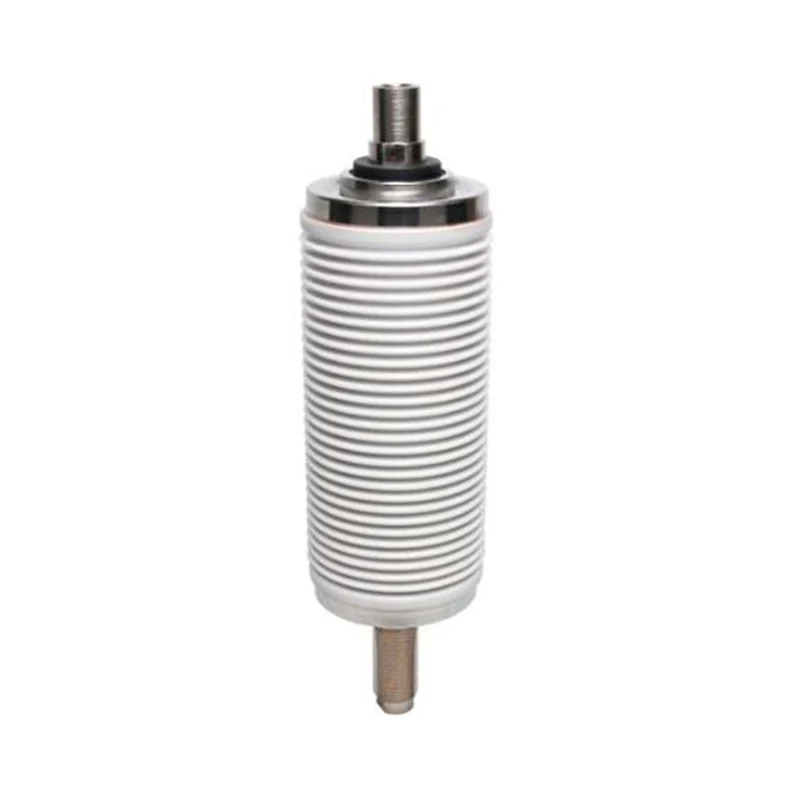

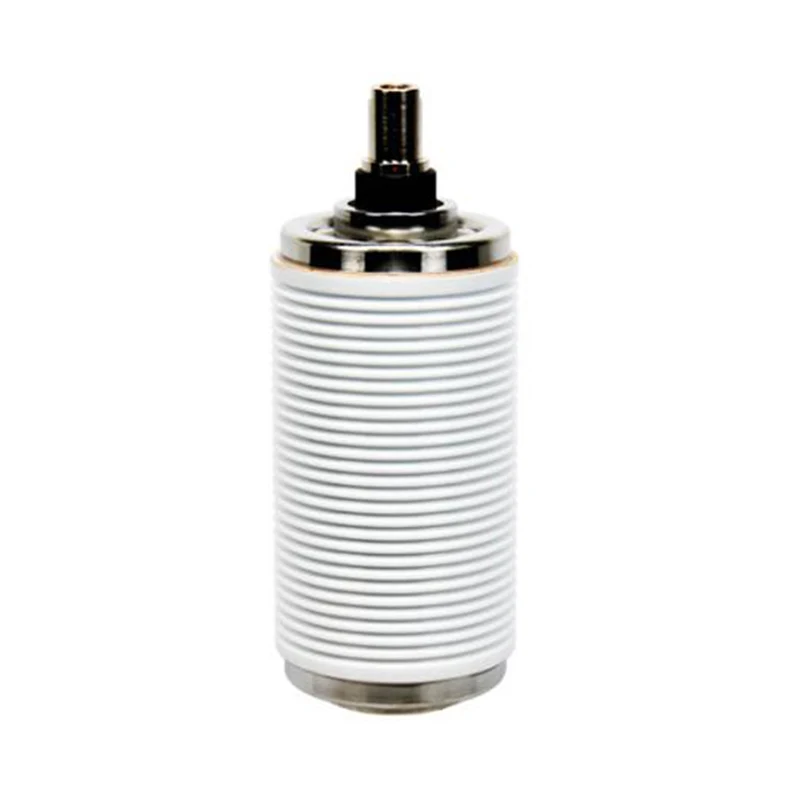

Model: TD445Z, TD445Y, TD424B, TD425B, TD425Y, TD445P

Вакуумный прерыватель цепи 24 кВ является основным продуктом компании Sunway Hanguang, профессионального производителя с более чем 50-летним опытом работы в области высоковольтного электрооборудования. Благодаря использованию передовой технологии гашения дуги в высоком вакууме этот продукт отличается превосходными характеристиками, надежностью, экологически чистой защитой окружающей среды и широкими возможностями адаптации, соответствующими стандартам GB, IEC и ANSI. Благодаря стабильной работе более чем в 40 странах и совокупному объему поставок, превышающему 80 000 единиц, это надежный выбор для клиентов по всему миру. Являясь ведущим поставщиком, Sunway Hanguang стремится предоставлять высококачественную продукцию и комплексные услуги.

Отправить запрос

Описание продукта

Основанная в 1968 году в зоне высоких технологий Сяогань провинции Хубэй, Китай, компания Sunway Hanguang уже более 50 лет занимается производством высоковольтного электрооборудования. Как профессиональный производитель, объединяющий исследования и разработки, производство, продажи и обслуживание, он имеет производственную фабрику площадью 40 000 квадратных метров, общие активы более 80 миллионов юаней, команду исследований и разработок из 16 человек и годовой объем производства 350 000 единиц. Это одно из предприятий с самым широким охватом параметров вакуумных прерывателей в мире, закладывающее прочную основу для стабильных поставок вакуумных прерывателей цепи на 24 кВ.

Обзор продукта и основные параметры

Вакуумный прерыватель цепи 24 кВ, основной продукт Sunway Hanguang, предназначен для распределения электроэнергии среднего и высокого напряжения со стабильной производительностью и высокой безопасностью. Основные параметры: номинальное напряжение 24 кВ (макс. 25,8 кВ) для систем 50/60 Гц; степень вакуума ≥1,33×10⁻³Па, без выбросов SF₆; соответствует стандартам GB/IEC/ANSI; ежегодный рост экспорта более 10%.

Таблица параметров продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Модель №.	ВИТД 24/2000-25З	ВИТД 24/2000-25Г	ВИТД 24/1250-20Б	ВИТД 24/1250-25Б	ВИТД 24/1250-25Г	ВИТД 24/2000-25П
Номинальная частота	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц
Номинальное максимальное линейное напряжение	24 кВ, среднеквадратичное значение	24 кВ, среднеквадратичное значение	24 кВ, среднеквадратичное значение	24 кВ, среднеквадратичное значение	24 кВ, среднеквадратичное значение	24 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение промышленной частоты: воздух	79 кВ, среднеквадратичное значение	79 кВ, среднеквадратичное значение	65/79 кВ, среднеквадратичное значение	65 кВ, среднеквадратичное значение	65/79 кВ, среднеквадратичное значение	79 кВ, среднеквадратичное значение
Номинальное импульсное выдерживаемое напряжение: воздух	125 кВ, пиковое	1600кВ,Пик	125/145кВ, Пиковое	125 кВ, пиковое	125/145кВ, Пиковое	125 кВ, пиковое
Номинальный нормальный ток	2000А	2000А	1250А	1250А	1250А	2000А
Номинальный ток короткого замыкания (3-фазная симметричная основа)	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение
Процентная составляющая постоянного тока номинального тока отключения при коротком замыкании	0.5	0.5	0.5	0.5	0.5	0.5
Номинальный ток включения при коротком замыкании	63кА, пик	63кА, пик	50 кА, пик	63кА, пик	63кА, пик	63кА, пик
Номинальная продолжительность кратковременного тока	4 с	4 с	4 с	3 с	4 с	4 с
Номинальный кратковременный выдерживаемый ток	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение	25 кА, среднеквадратичное значение
Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение	63 кА, среднеквадратичное значение
Максимальное сопротивление контакта при минимальном усилии закрытия	18Микроом	18Микроом	18Микроом	18Микроом	18Микроом	18Микроом
Номинальный ток отключения одиночной батареи конденсаторов	630А, ср.кв.	630А, ср.кв.	630А, ср.кв.	400А, ср.кв.	630А, ср.кв.	630А, ср.кв.
Номинальный ток отключения параллельной батареи конденсаторов	400А, ср.кв.	400А, ср.кв.	400А, ср.кв.		400А, ср.кв.	400А, ср.кв.
Номинальная последовательность операций	о-0,3с-ко-180с-ко	о-0,3с-ко-180с-ко	о-0,3с-ко-180с-ко		о-0,3с-ко-180с-ко	о-0,3с-ко-180с-ко
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	2,96 кг	4,88 кг	3,11 кг	2,65 кг	4,88 кг	2,96 кг
Вес движущейся части (прибл.)	1,1 кг	1,4 кг	1,08 кг	1,2 кг	1,38 кг	1,1 кг
Закрывающая сила из-за сильфона и атмосферы	120±50Н	120±50Н	120±50Н	15,9 кгФ	120±50Н	120±50Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	190±60Н	190±60Н	190±60Н		190±60Н	190±60Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Контактный инсульт	13±1 мм	13±1 мм	13±1 мм	12±1 мм	13±1 мм	13±1 мм
Скорость открытия (в среднем 75 зазоров контактов)	1,5±0,2 м/сек.	1,5±0,2 м/сек.	1,5±0,2 м/сек.	1,0-1,4 м/сек.	1,5±0,2 м/сек.	1,5±0,2 м/сек.
Максимальный перебег во время открытия	2 мм	2 мм	2 мм	2 мм	2 мм	2 мм
Максимальный отскок во время открытия	2 мм	2 мм	2 мм	2 мм	2 мм	2 мм
Скорость закрытия (среднее значение зазора между контактами последних 30 %)	0,9±0,2м/сек.	0,9±0,2м/сек.	0,9±0,2м/сек.	0,6-1,0 м/сек.	0,9±0,2м/сек.	0,9±0,2м/сек.
Максимальная продолжительность отскока при контакте (максимум 2 отскока)	≤2 мс	≤2 мс	≤2 мс	0,002 сек.	≤2 мс	≤2 мс
Номинальная контактная сжимающая сила	2500±200Н	3150±200Н	2000±200Н	184-203кгФ	2500±200Н	2500±200Н
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс	≤2 мс	≤2 мс		≤2 мс	≤2 мс
ЖИЗНЬ (РАЗМЕРНАЯ)
Электрическая долговечность при номинальном нормальном токе	50 000 операций	50 000 операций	50 000 операций	50 000 операций	50 000 операций	50 000 операций
Электрическая долговечность при номинальном токе короткого замыкания	100 операций	100 операций	100 операций	100 операций	100 операций	100 операций
Механическая жизнь	50 000 операций	50 000 операций	50 000 операций	50 000 операций	50 000 операций	50 000 операций
Предел контактной эрозии	3 мм	3 мм	3 мм	3 мм	3 мм	3 мм
Срок годности	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.
Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

1. Отличная производительность, безопасность и долговечность.

В вакуумном прерывателе цепи на 24 кВ используются контакты из сплава Cu-Cr (ток прерывания <3 А) и импортный сильфон из нержавеющей стали 316L (ежегодная скорость утечки <0,5%), расчетный срок службы - 30 лет. Полюс, заключенный в эпоксидную смолу, обеспечивает изоляцию, адаптируется к суровым условиям (-45℃~+85℃, высота над уровнем моря ≤4000 м), а также дополнительные рабочие механизмы с механическим сроком службы ≥50 000 раз.

2. Передовые технологии, контролируемое качество.

Благодаря передовым технологиям герметизации и обнаружения утечек в сочетании с полным контролем качества и тестированием перед поставкой каждый продукт имеет уникальный серийный номер для отслеживания. Основные компоненты проходят строгий контроль для обеспечения стабильного качества.

3. Зеленый интеллект, широкая адаптируемость

Без выбросов SF₆ это экологически чистая альтернатива, поддерживающая интеллектуальный мониторинг и совместимая с обычными распределительными шкафами (подключи и работай), повышая эффективность установки на 35%.

4. Сильная сила, комплексное обслуживание

Имея более 25 основных патентов, Sunway Hanguang предоставляет услуги OEM/ODM и доставку обычных моделей в течение 10–20 дней. 18 технических центров по всему миру предлагают 10-летнюю гарантию и круглосуточное обслуживание 7×24, гарантируя беспроблемное использование вакуумного прерывателя цепи 24 кВ.

Применение продукта

Он широко используется в энергетических системах, промышленном производстве, транспортной инфраструктуре, новых областях энергетики и зарубежных проектах EPC, обеспечивая стабильную поддержку различных сценариев высокого напряжения.
