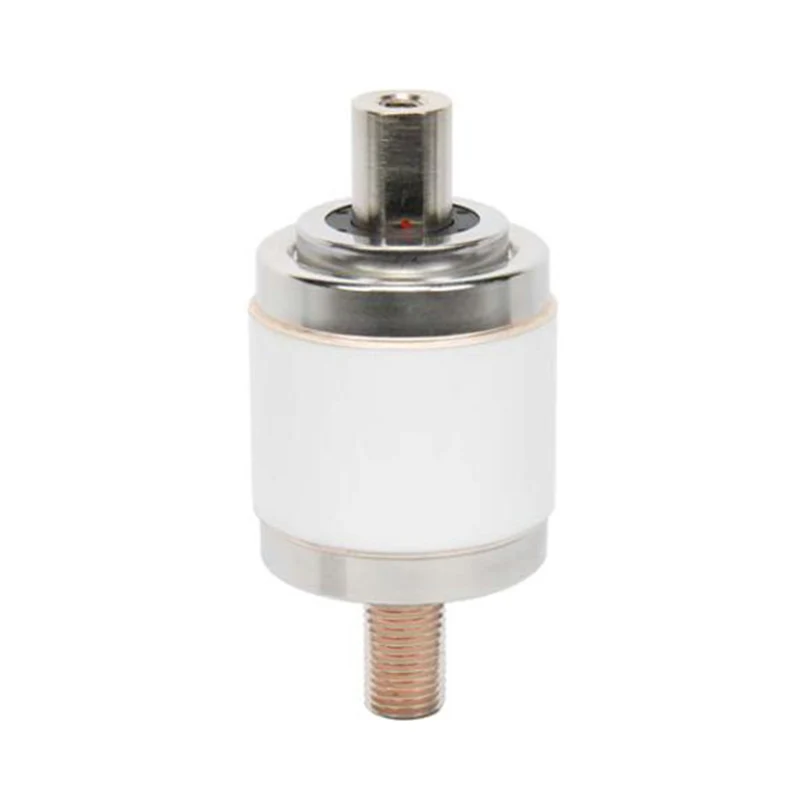

Вакуумный прерыватель напряжения 1,14 кВ для устройства РПН

Model: TJ040K

Компания Sunway Hanguang, имеющая более чем пятидесятилетний опыт работы в электротехнике, специализируется на индивидуальных исследованиях и разработках вакуумных прерывателей напряжения 1,14 кВ для устройств РПН (базовые модели VITJ 1.14/1600K, VI-OLT-1.14/630-12.5 и т. д.). Являясь основным устройством гашения дуги для устройств РПН, он совместим с системами с частотой 50/60 Гц, имеет степень вакуума ≤1,33×10⁻³Па, обеспечивая прерывание микродуги и нулевое повторное зажигание, устраняя многие болевые точки традиционных продуктов. Благодаря передовым производственным линиям и основным патентам, продукт прошел многочисленные авторитетные сертификации, было установлено более 200 000 единиц по всему миру, получив признание со стороны известных компаний. Как высококачественный производитель из Китая, Sunway Hanguang обеспечивает надежное качество энергосистем.

Отправить запрос

Описание продукта

Вакуумный прерыватель напряжения 1,14 кВ для устройства РПН — это основной компонент гашения дуги, специально разработанный Sunway Hanguang для устройств РПН, который точно соответствует потребностям регулирования высокочастотного напряжения и небольшого прерывания тока. Он совместим с системами переменного тока частотой 50/60 Гц и широко используется в различных энергетических и промышленных приложениях.

Как профессиональный поставщик электротехнической продукции, компания Sunway Hanguang, обладая более чем пятидесятилетним опытом в области технологий, создала вакуумный прерыватель напряжения 1,14 кВ для устройств РПН со строго контролируемой степенью вакуума и превосходными характеристиками, принципиально решая проблемы традиционных дугогасительных устройств. Компания использует импортное оборудование для создания автоматизированных производственных линий, имеет более 40 основных патентов и прошла множество авторитетных сертификаций. Обладая значительной глобальной установленной базой, компания накопила богатый опыт работы в экстремальных условиях работы.

Особенности продукта и основные преимущества

Эта серия вакуумных прерывателей напряжения 1,14 кВ для устройств РПН оптимизирована для высокочастотных рабочих характеристик устройств РПН, демонстрируя ведущие комплексные характеристики и демонстрируя производственную мощь Sunway Hanguang как профессионального завода.

1. Превосходные характеристики гашения дуги.

При использовании контактов из сплава Cu-Cr высокой чистоты значение прерывания тока составляет <3 А, что подавляет рабочее перенапряжение. Энергия дуги низкая, а эрозия контактов снижается на 90% по сравнению с традиционными продуктами, что обеспечивает чрезвычайно высокую стабильность при небольших прерываниях тока.

2. Сверхдлительный срок службы без обслуживания

Оснащен импортными сильфонами из нержавеющей стали, обеспечивающими строгую герметизацию с годовой интенсивностью утечек <0,5%, механическим сроком службы более 2 миллионов циклов и электрическим сроком службы 1 миллион циклов, что обеспечивает 30 лет работы без технического обслуживания и снижает затраты на эксплуатацию и техническое обслуживание.

3. Адаптируется к сложным условиям работы.

Встроенный литой корпус обеспечивает отличную изоляцию и соответствует стандартам устойчивости к давлению. Он может выдерживать широкий диапазон температур, большую высоту, высокие солевые брызги и сильные вибрации, обеспечивая исключительную адаптируемость.

4. Строгий контроль качества + комплексное обслуживание

Каждый продукт проходит 15 комплексных проверок и поддерживает отслеживаемость QR-кода. Частота отказов составляет всего 0,008%, и он совместим с основными платформами РПН. 50 региональных технических центров по всему миру обеспечивают круглосуточное послепродажное обслуживание.

Таблица параметров продукта

Основная техническая спецификация
НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ
Номинальное напряжение (Ur)	кВ	1.14
Номинальное кратковременное (1 мин) выдерживаемое напряжение промышленной частоты (Ud)	кВ	21
Номинальное выдерживаемое напряжение грозового импульса (пиковое) (вверх)	кВ	40
Номинальная частота (фр)	Гц	50
ТЕКУЩИЕ РЕЙТИНГИ
Номинальный ток (Ir)	A	1250
Сопротивление цепи при наименьшем номинальном контактном усилии	мкОм	≤60
Номинальный кратковременно выдерживаемый ток (lk)	кА	10
Номинальная продолжительность короткого замыкания (tk)	s	4
Номинальный пиковый выдерживаемый ток (lp)	кА	10
Номинальный ток включения	кА	6.3
Предельный ток отключения	A	10
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес подвижных частей	кг	≤0,6
Закрывающее усилие за счет сильфона и атмосферы	N	70±30
Усилие, необходимое для удержания контактов открытыми при полном ходе	N	120±40
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ
Зазор между открытыми контактами	мм	3±1
Средняя скорость открытия (среднее значение первого контактного зазора 75 %)	РС	0,4-0,5
Средняя скорость закрытия (среднее значение зазора между контактами последних 30 %)	РС	0,15-0,25
Номинальная добавленная конечная сила внешнего контакта	N	250±50
Длительность дребезга контакта при замыкании	РС	≤2
Неодновременность замыкания и размыкания трехфазных контактов	РС	≤2
Максимальный отскок при открытии	мм	≤1
ЖИЗНЬ
Срок хранения	годы	20
Номинальная механическая выносливость	Время	300000
Контакты ограничивают эрозию	мм	3

Сценарии применения продукта

Широко применяется к различным типам трансформаторов, в основном используемых в городских распределительных сетях, новых электростанциях и системах железнодорожного транспорта. Он отличается выбросами без содержания масла и SF₆, соответствует экологическим тенденциям и обеспечивает основную гарантию стабильного качества электроэнергии, демонстрируя силу «Сделано в Китае».

Часто задаваемые вопросы

Услуги по настройке: поддержка настройки номинального тока, модулей мониторинга и т. д., а также предоставление услуг OEM/ODM. Совместим с различными стандартами, стандартный срок поставки стандартных моделей составляет 15–30 дней.

Гарантия качества: основные компоненты выбираются от известных брендов, при этом осуществляется отслеживаемый контроль качества на протяжении всего процесса. Каждое устройство поставляется с отчетом об испытаниях и поддерживает проверку QR-кода.

Гарантия и послепродажное обслуживание: Предоставляется 10-летняя ограниченная гарантия. Глобальные сервисные центры обеспечивают круглосуточную диагностику на месте, поставку запасных частей и другие услуги.

Примечания по установке: Обеспечьте влагонепроницаемую и противоударную защиту во время транспортировки. Установка должна соответствовать требованиям к условиям эксплуатации. После установки рекомендуется провести испытания давлением и механическими характеристиками.
