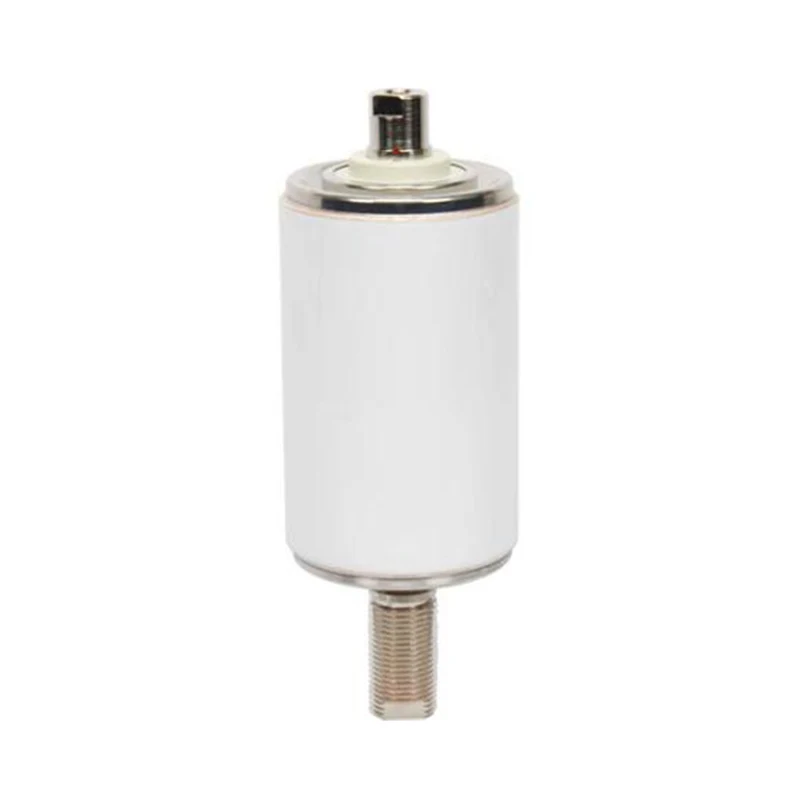

Вакуумный прерыватель 11 кВ для наружного VCB

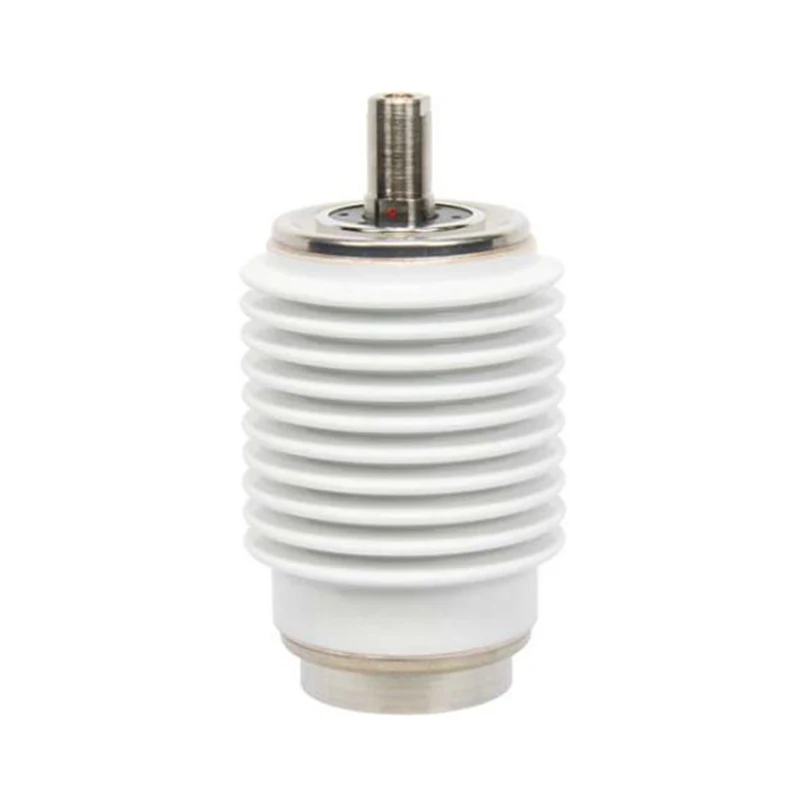

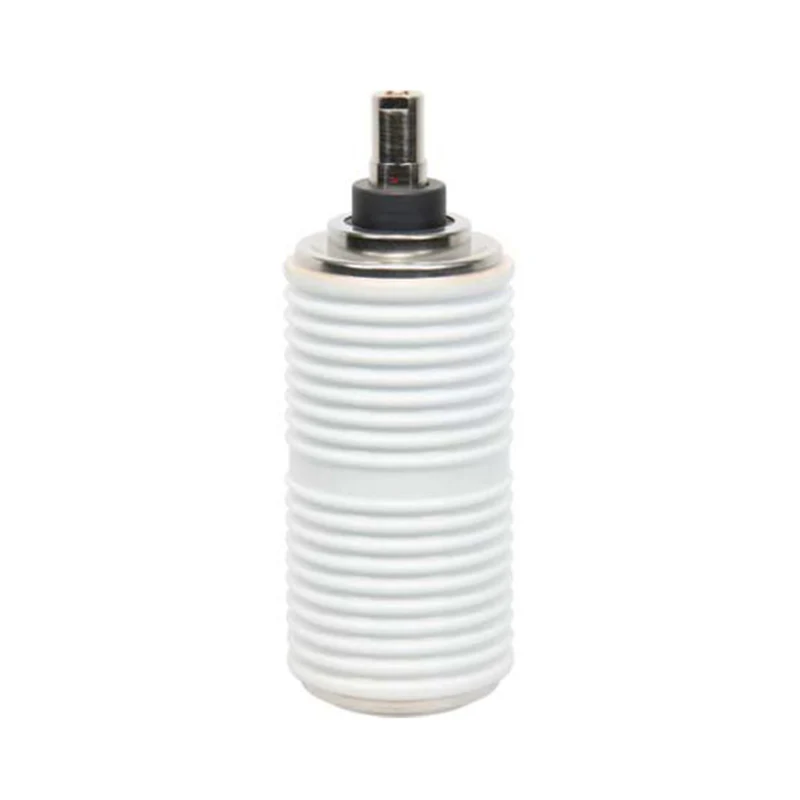

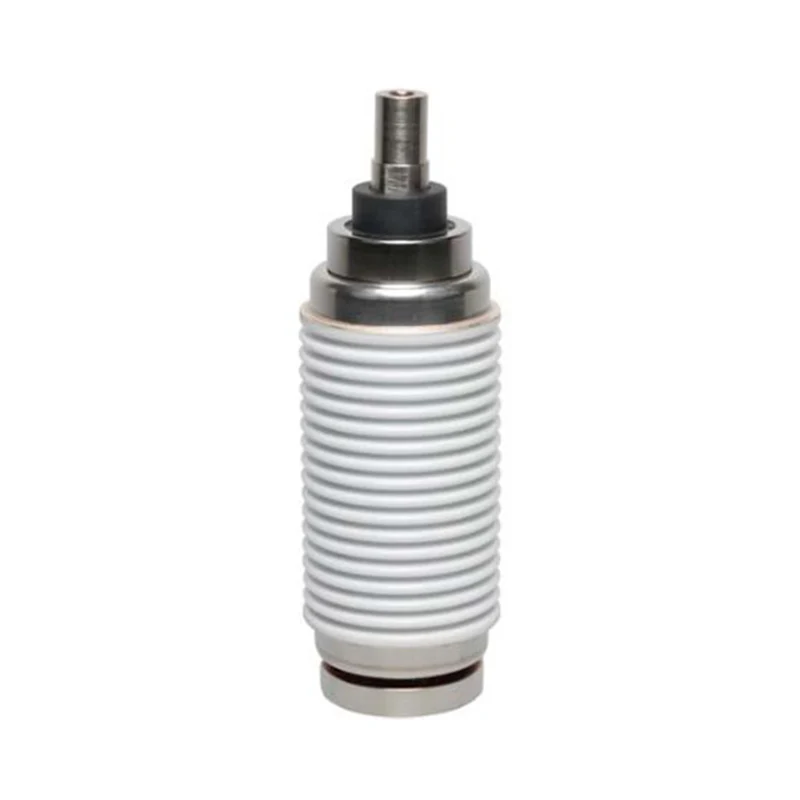

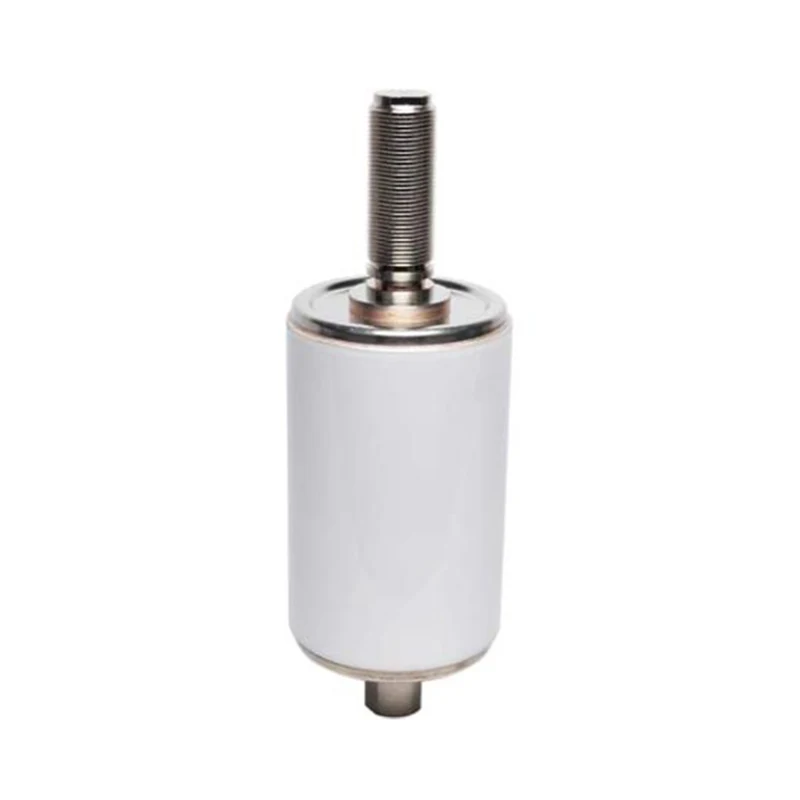

Model: TD313D, TD314A, TD314B, TD314D, TD315B

Основной продукт Sunway Hanguang (профессиональный производитель) — вакуумный прерыватель напряжения 11 кВ для наружных автоматических выключателей — это специальное устройство гашения дуги для наружных автоматических выключателей напряжением 11 кВ, относящееся к серии VITD 12/630 и совместимое с системами 50/60 Гц. При степени вакуума ≤1,33×10⁻³Па он обеспечивает безопасное гашение дуги и нулевое повторное зажигание, устраняя ключевые проблемы при наружном применении. Он прошел многочисленные авторитетные сертификации и был установлен более чем в 50 000 единицах по всему миру. Как надежный поставщик, он обеспечивает поддержку наружного распределения электроэнергии напряжением 11 кВ в Китае и по всему миру.

Отправить запрос

Описание продукта

Вакуумный прерыватель напряжения 11 кВ для наружных VCB специально разработан компанией Sunway Hanguang для наружных VCB с использованием автоматизированного завода и 15 основных патентов для строгого контроля уровня вакуума и полного решения проблем слабой изоляции, быстрого старения и сложного обслуживания, связанных с традиционными продуктами.

Этот продукт прошел множество международных и отечественных сертификаций и признан такими известными компаниями, как ABB. Он доказал свою надежность в экстремальных условиях эксплуатации на открытом воздухе и является предпочтительным выбором для наружных автоматических выключателей напряжением 11 кВ во всем мире.

Технические характеристики продукта

Электрические параметры (3 фазы) на симметричной основе
Модель №.	ВИТД 12/630-16Д	ВИТД 12/630-20А	ВИТД 12/630-20Б	ВИТД 12/630-20Д	ВИТД12/630-25Б
Номинальная частота	50/60 Гц
Номинальное максимальное линейное напряжение	12 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение промышленной частоты: воздух	42 кВ, среднеквадратичное значение
Номинальное импульсное выдерживаемое напряжение: воздух	95кВ, Пик
Номинальный нормальный ток	630А
Номинальный ток короткого замыкания (3-фазная симметричная основа)	16 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение
Процентная составляющая постоянного тока номинального тока отключения при коротком замыкании	0.5
Номинальный ток включения при коротком замыкании	40 кА, пик
Номинальная продолжительность кратковременного тока	4 с
Номинальный кратковременный выдерживаемый ток	16 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение
Номинальный пиковый выдерживаемый ток	40 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение
Максимальное сопротивление контакта при минимальном усилии закрытия	20Мкроом
Номинальный ток отключения одиночной батареи конденсаторов	630А, ср.кв.
Номинальный ток отключения параллельной батареи конденсаторов	400А, ср.кв.
Номинальная последовательность операций	о-0,3с-ко-180с-ко
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	1,53 кг	2,09 кг	1,73 кг	2,48 кг	1,73 кг
Вес движущейся части (прибл.)	0,49 кг	0,49 кг	0,49 кг	0,67 кг	0,49 кг
Закрывающая сила из-за сильфона и атмосферы	80±40Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	120±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Контактный инсульт	9±1 мм
Скорость открытия (в среднем 75 зазоров контактов)	1,1±0,2 м/сек.
Максимальный перебег во время открытия	2 мм
Максимальный отскок во время открытия	2 мм
Скорость закрытия (в среднем за последние 30% контактного зазора)	0,6±0,2 м/сек.
Максимальная продолжительность отскока при контакте (максимум 2 отскока)	≤2 мс
Номинальная контактная сжимающая сила	1600±200Н
ЖИЗНЬ (РАЗМЕРНАЯ)
Электрическая долговечность при номинальном нормальном токе	50 000Операций
Электрическая долговечность при номинальном токе короткого замыкания	100Операций
Механическая жизнь	50 000Операций
Предел контактной эрозии	3 мм
Срок годности	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.
Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Вакуумный прерыватель напряжения 11 кВ для наружного VCB оптимизирован для суровых условий эксплуатации на открытом воздухе и обладает выдающимися преимуществами: контакты из сплава Cu-Cr обеспечивают стабильное гашение дуги, импортные сильфоны обеспечивают надежное уплотнение (ежегодная скорость утечки <0,5%), а срок службы 50 000 циклов не требует обслуживания; композитный корпус обеспечивает защиту IP65, подходит для широкого диапазона температур и больших высот, обладает превосходной устойчивостью к атмосферным воздействиям; строгий контроль качества и модульная конструкция обеспечивают простоту установки и своевременное послепродажное обслуживание.

Сценарии применения продукта

Вакуумный прерыватель напряжения 11 кВ для наружного VCB подходит для всех сценариев наружного распределения электроэнергии 11 кВ, широко используемых в городских и сельских электросетях, ветряных и солнечных электростанциях, промышленных парках, железнодорожном транспорте и системах хранения энергии. Продукт не имеет выбросов SF₆, соответствует экологическим нормам и обеспечивает надежную поддержку глобальных интеллектуальных сетей 11 кВ.

Часто задаваемые вопросы

1. Услуги по настройке: поддержка международных и отечественных стандартов, предоставление услуг OEM/ODM, а доставка обычных моделей осуществляется в течение 7 дней, совместимых с основным оборудованием VCB.

2. Обеспечение качества: основные компоненты тщательно отбираются, осуществляется автоматизированный заводской контроль качества, а продукцию можно отследить с помощью QR-кода.

3. Гарантийное и послепродажное обслуживание: 10-летняя ограниченная гарантия с глобальными сервисными центрами, обеспечивающими круглосуточную техническую и сервисную поддержку.

4. Примечания по установке: Влагостойкая и ударопрочная упаковка; установка подходит для наружных условий; после установки рекомендуется провести испытания на напряжение и механические испытания.
