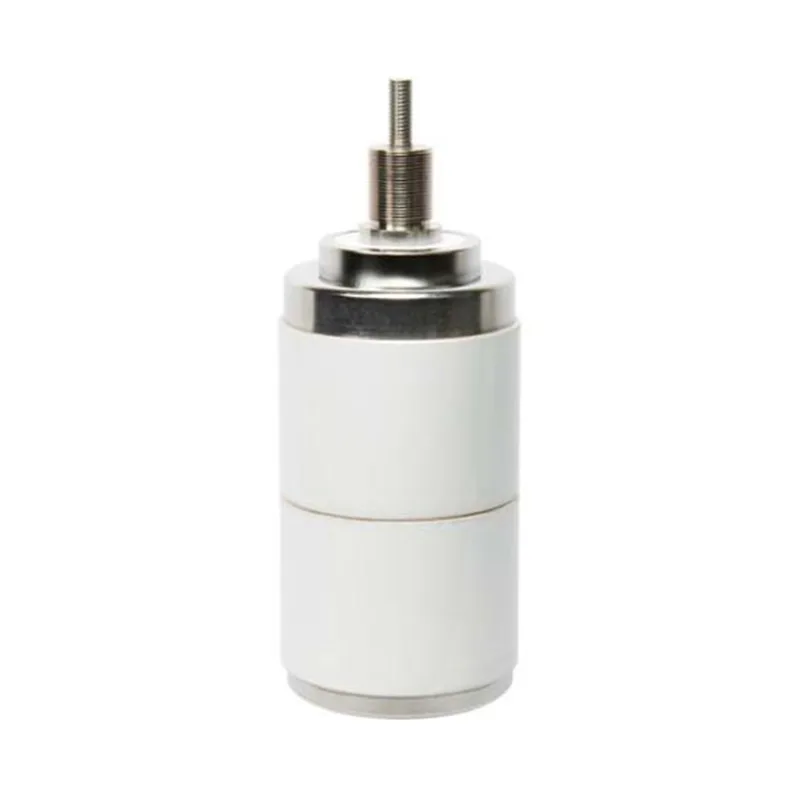

Вакуумный прерыватель 36 кВ для быстрого переключения

Model: TD555P

Вакуумный прерыватель Sunway Hanguang для быстрого переключения на напряжение 36 кВ (основная модель VI-FS-36/2500-25) — это специальное устройство гашения дуги с сердечником для быстрых переключателей на напряжение 35 кВ, устройств SVG и другого оборудования. Используя более чем пятидесятилетний опыт исследований и производства вакуумного электрооборудования, а также интеграцию ведущих мировых процессов и строгий контроль качества, он соответствует требовательным условиям эксплуатации, таким как переключение на миллисекундном уровне и высокочастотная работа. Установлено более 150 000 единиц, что делает его предпочтительным выбором для высокопроизводительных приложений, демонстрируя мощь Китая в производстве основных компонентов для высоковольтного электрооборудования.

Отправить запрос

Описание продукта

Компания Sunway Hanguang, профессиональный производитель с более чем пятидесятилетним опытом работы в отрасли, была основана в 1968 году в зоне высоких технологий Сяогань провинции Хубэй и специализируется на исследованиях и производстве вакуумного электрооборудования. Этот вакуумный прерыватель на 36 кВ для быстрого переключения имеет номинальное напряжение 36 кВ переменного тока, максимальное рабочее напряжение 40,5 кВ переменного тока, совместим с системами 50/60 Гц и имеет номинальный ток 2500 А, что позволяет обеспечить эффективную и стабильную работу оборудования на 35 кВ.

Вакуумный прерыватель на 36 кВ для быстрого переключения использует основные процессы, такие как одноступенчатое уплотнение в сочетании с контактами из меди и хрома высокой чистоты и сильфонами из стали 316L, что соответствует множеству международных и отраслевых стандартов. Имея годовой объем производства и продаж 350 000 единиц, компания уже давно является поставщиком известных отечественных и международных компаний, осуществляя экспорт во многие части мира, при этом среднегодовой рост экспорта превышает 10% за последнее десятилетие, что делает ее надежным поставщиком основных компонентов в глобальной области распределения электроэнергии высокого напряжения.

Основные характеристики продукта

1. Превосходное прерывание микродуги, стабильная и длительная работа.

Вакуумный прерыватель 36 кВ для быстрого переключения использует технологию высоковакуумной герметизации (заводская степень вакуума выше 1,33×10⁻³Па) в сочетании с контактами с продольным магнитным полем Cu-Cr со значением прерывания тока <3 А, что обеспечивает прерывание без дуги/микродуги, уменьшая эрозию контактов на 90%. Одноэтапный процесс герметизации в сочетании с двойным обнаружением утечек обеспечивает годовой уровень утечек <0,5%, механический срок службы 30 000 циклов, электрический срок службы 20 000 циклов, 20-летнюю гарантию и частоту отказов менее 0,006 %, что демонстрирует выдающуюся стабильность.

2. Высокоскоростной отклик и отличная производительность на высоких частотах.

Оптимизированная механическая конструкция, адаптированная к высокочастотным условиям эксплуатации, со средней скоростью открытия 1,5±0,3 м/с и скоростью закрытия 1,1±0,2 м/с. Отскок контактов и трехфазная синхронность не превышают 2 мс, что подходит для рабочих последовательностей O-0,3(0,5)с-CO-180с-CO. Импортные сильфоны из 316L в сочетании с точной конструкцией контактного давления обеспечивают точные и контролируемые действия открытия и закрытия, отвечая основным требованиям быстрого переключения.

3. Прочная изоляционная структура, устойчивая к суровым условиям.

Интегрированная конструкция керамического корпуса и металлического фланца обеспечивает выдерживаемое напряжение промышленной частоты 70/95 кВ (1 мин) и выдерживаемое напряжение грозового импульса 170/185 кВ (пиковое значение). Он прошел многочисленные экологические испытания и соответствует IV уровню загрязнения. Он может стабильно работать в суровых условиях, таких как -45 ℃ ~ + 85 ℃, высокая влажность и большая высота, благодаря устойчивости к электромагнитным помехам класса 4 по ЭМС и превосходной стойкости к коррозии и ударам.

4. Удобная и контролируемая эксплуатация и обслуживание, широкие интеллектуальные возможности расширения.

Доступен дополнительный интеллектуальный модуль мониторинга, совместимый с несколькими интерфейсами связи и легко интегрируемый в интеллектуальные платформы эксплуатации и обслуживания. Полностью закрытая конструкция не требует частого обслуживания, что снижает затраты на техническое обслуживание более чем на 80%. Он поддерживает быструю замену и обслуживание без инструментов, идеально совместим с основными платформами быстрого переключения 36 кВ, такими как ABB и Siemens, обеспечивая надежную совместимость.

5. Экологически соответствует требованиям и сертифицирован авторитетными органами.

Выбросы без содержания масла и SF6 соответствуют экологическим требованиям. Он сертифицирован по стандарту ISO 9001:2008 и нескольким международным отраслевым стандартам и прошел испытания авторитетными учреждениями, такими как KEMA и Китайский научно-исследовательский институт электроэнергетики. Доступны дополнительные международные сертификаты CE и UL, обеспечивающие надежную гарантию качества.

6. Подкрепленный силой компании, комплексная гарантия обслуживания.

При поддержке полного набора современного производственного и испытательного оборудования налажен полный процесс контроля качества. Каждый вакуумный прерыватель для быстрого переключения на напряжение 36 кВ проходит 15 заводских проверок и создает отслеживаемые архивы. Имея 80 центров технической поддержки по всему миру, мы обеспечиваем предпродажную настройку, заводской контроль в процессе производства и круглосуточное послепродажное обслуживание. В основных регионах доступно быстрое обслуживание на месте, а также предоставляется 10-летняя ограниченная гарантия.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
1. Номинальная частота	50/60 Гц
2. Номинальное напряжение	36/40,5 кВ, среднеквадратичное значение
3.Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин)	70/95 кВ, среднеквадратичное значение
4.Номинальное выдерживаемое напряжение грозового импульса	170/185кВ, Пиковое
5. Номинальный ток	2500А
6. Сопротивление цепи при минимальной номинальной контактной силе.	≤20Микроом
7. Номинальный ток отключения при коротком замыкании	25 кА, среднеквадратичное значение
8. Номинальный кратковременно выдерживаемый ток	25 кА, среднеквадратичное значение
9.Номинальная продолжительность короткого замыкания	4 с
10. Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение
11. Номинальный ток короткого замыкания	63 кА, среднеквадратичное значение
12.Макс. Компонент постоянного тока	40%
13.*Номинальный ток отключения одной конденсаторной батареи.	630А, ср.кв.
14.*Номинальный ток отключения параллельной конденсаторной батареи.	400А, ср.кв.
15.Номинальная последовательность операций	О-0,3(0,5)с-СО-180с-СО
МЕХАНИЧЕСКИЕ ДАННЫЕ
1. Вес прерывателя (прибл.)	5,32 кг
2.Вес подвижных частей	2,1 кг
3. Усилие закрытия из-за сильфона и атмосферы.	170±40Н
4.Усилие, необходимое для удержания контактов открытыми при полном ходе.	320±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
1. Зазор между открытыми контактами	15±1 мм
2.Средняя скорость открытия (в среднем первые 75% контактного зазора)	1,5±0,3 м/сек.
3.Средняя скорость закрытия (средняя за последние 30% контактного зазора)	1,1±0,2 м/сек.
4.Номинальная добавленная конечная сила внешнего контакта	2500±200Н
5. Продолжительность подпрыгивания контакта при закрытии	≤2 мс
6. Неодновременность включения и размыкания трехфазных контактов.	≤2 мс
7. Максимальный отскок при открытии.	≤2 мм
ЖИЗНЬ
1.Электрическая жизнь при номинальном нормальном токе	20 000Операций
2.Электрическая долговечность при номинальном токе короткого замыкания	50Операций
3. Механическая жизнь	30 000Операций
4. Предел контактной эрозии	3 мм
5. Срок годности	20 лет
1. Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008. 2.* Номинальные характеристики предоставляются по запросу.

Основные сценарии применения

1. Интеллектуальная распределительная сеть 35 кВ: адаптирована для локализации неисправностей и управления качеством электроэнергии на интеллектуальных подстанциях, уже реализована в проектах State Grid и Southern Power Grid.

2. Электростанции новой энергии: используются в ветроэнергетических и фотоэлектрических устройствах SVG, а также в коммутационных устройствах для подключения к сети, адаптированы к экстремальным внешним условиям, облегчая интеграцию чистой энергии в сеть.

3. Сектор железнодорожного транспорта: устойчив к сильным вибрациям и электромагнитным помехам, обслуживает системы тягового электроснабжения 35 кВ в метро Шанхая и Пекина, среди других.

4. Нефтехимическая промышленность: устойчива к коррозии и конденсации, отвечает требованиям взрывобезопасности и является долгосрочным поставщиком таких компаний, как PetroChina и Sinopec.

5. Крупные промышленные предприятия: обеспечение электропитания критических нагрузок в таких отраслях, как сталелитейная промышленность и производство строительных материалов, адаптированных к высокочастотной работе и сложной электромагнитной среде.

6. Важные общественные объекты: обеспечение защиты от быстрого переключения в аэропортах, центрах обработки данных и т. д. во избежание потерь электроэнергии.

7. Морские платформы и суда: адаптированы к среде с высоким содержанием солей и высокой влажностью, соответствуют стандартам судостроительной отрасли и обеспечивают стабильное электроснабжение для морских операций.

8. Ключевые зарубежные проекты: адаптированы к стандартам электросетей во многих регионах мира, производятся серийно и применяются в проектах в Юго-Восточной Азии и на Ближнем Востоке, демонстрируя конкурентоспособность продукции «Сделано в Китае».
