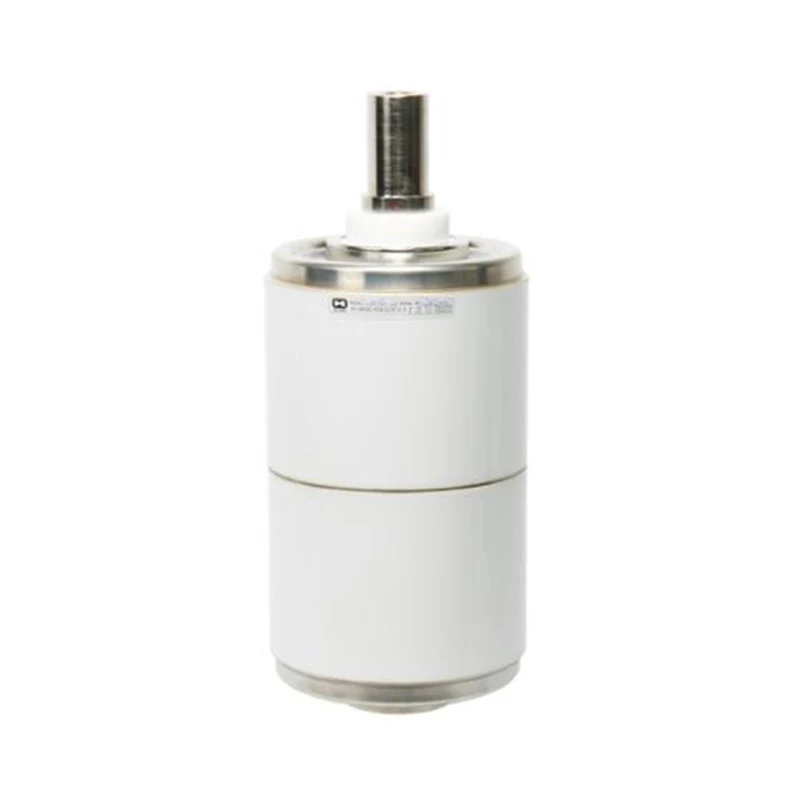

Вакуумный прерыватель 36 кВ для железнодорожного выключателя

Model: TD545A

Компания Sunway Hanguang, профессиональный производитель с более чем пятидесятилетним опытом работы в электротехнике, разработала вакуумный прерыватель 36 кВ для железнодорожных автоматических выключателей, устройство гашения дуги с сердечником, специально разработанное для высоковольтных автоматических выключателей в системах железнодорожного транспорта. Базовые модели включают VI-RCB-36/1250-31,5 и VI-RCB-36/2000-25, подходящие для систем переменного тока 50/60 Гц. Уровень вакуума строго контролируется на уровне ≤1,33×10⁻³Па, что обеспечивает отсутствие дугового прерывания и нулевое повторное зажигание, что специально предназначено для решения различных сложных задач при железнодорожных перевозках.

Отправить запрос

Описание продукта

Вакуумный прерыватель цепи 36 кВ для железнодорожного выключателя является основным защитным компонентом высоковольтных систем электроснабжения на железнодорожном транспорте, обеспечивая безопасную и стабильную работу тяговой сети электропитания. Он идеально подходит для суровых условий с высокой вибрацией и частой эксплуатацией. На заводе-изготовителе используется современное оборудование для полностью автоматизированного массового производства. Благодаря своему надежному качеству, продукт стал надежным поставщиком в мировом секторе железнодорожного транспорта, не только хорошо продаваясь внутри страны, но и адаптируясь для зарубежных проектов «Пояс и путь», демонстрируя мощь китайского производства.

Компания использует автоматизированные производственные линии, построенные на оборудовании, импортированном из Германии и Японии, и имеет более 30 основных патентов. Благодаря мультисистемному и всестороннему проектному тестированию этот продукт был установлен по всему миру более 150 000 единиц, обслуживая более 60 проектов железнодорожного транспорта, и был признан такими компаниями, как Siemens и CRRC, накопив зрелый опыт применения в сложных сценариях.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Номинальная частота	50/60 Гц
Номинальное напряжение	40,5 кВ, среднеквадратичное значение
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин)	95 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение грозового импульса	185кВ, Пиковое
Номинальный ток	2000А
Сопротивление цепи при наименьшем номинальном контактном усилии	≤20Микроом
Номинальный ток отключения при коротком замыкании	25 кА, среднеквадратичное значение
Номинальный кратковременно выдерживаемый ток	25 кА, среднеквадратичное значение
Номинальная продолжительность короткого замыкания	4 с
Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение
Номинальный ток короткого замыкания	63 кА, среднеквадратичное значение
Макс. Компонент постоянного тока	40%
Номинальный ток отключения одной конденсаторной батареи	630А, ср.кв.
Номинальный ток отключения параллельной конденсаторной батареи	400А, ср.кв.
Номинальная последовательность операций	О-0,3(0,5)с-СО-180с-СО
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	8,23 кг
Вес подвижных частей	3,74 кг
Закрывающее усилие за счет сильфона и атмосферы	170±40Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	320±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Зазор между открытыми контактами	18±2 мм
Средняя скорость открытия (в среднем для первых 75% контактного зазора)	1,6±0,3м/сек.
Средняя скорость закрытия (в среднем за последние 30% контактного зазора)	1,3±0,2 м/сек.
Номинальная добавленная конечная сила внешнего контакта	2500±200Н
Длительность дребезга контакта при замыкании	≤2 мс
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс
Максимальный отскок при открытии	≤2 мм
ЖИЗНЬ
Электрическая долговечность при номинальном нормальном токе	20 000Операций
Электрическая долговечность при номинальном токе короткого замыкания	50Операций
Механическая жизнь	30 000Операций
Предел контактной эрозии	3 мм
Срок годности	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008. Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

1. Отличные дугогасительные и электрические характеристики.

Используя контакты из сплава Cu-Cr высокой чистоты, значение прерывания тока составляет <3 А, обладает сильными противосварочными свойствами, эффективно подавляет рабочее перенапряжение, защищает чувствительное оборудование и обеспечивает стабильное гашение дуги вакуумного прерывателя 36 кВ для железнодорожного выключателя.

2. Надежное уплотнение и длительный срок службы.

Оснащенный импортным сильфоном из нержавеющей стали, годовой уровень утечек составляет <0,5%, механический срок службы 30 000 циклов и электрический срок службы 20 000 циклов, что обеспечивает длительную работу без технического обслуживания и значительно снижает затраты на техническое обслуживание.

3. Превосходная адаптация к окружающей среде

Высокопрочный керамический корпус обеспечивает отличную изоляцию, соответствует стандартам виброустойчивости, выдерживает широкий диапазон температур от -40 ℃ до +85 ℃ и большую высоту, а также имеет степень защиты IP67, что делает его пригодным для различных сложных сценариев железнодорожного транспорта и дополнительно повышает экологическую адаптацию вакуумного прерывателя цепи 36 кВ для железнодорожных выключателей.

4. Строгий контроль качества и удобное обслуживание.

Каждый продукт проходит 15 комплексных проверок, отслеживается по QR-коду и имеет процент отказов на месте <0,01 %; модульная конструкция облегчает замену, доступны дополнительные модули мониторинга. Круглосуточное обслуживание предоставляется 35 техническими центрами по всему миру.

Применение продукта

Этот продукт широко используется в сценариях электроснабжения высокоскоростных железных дорог, железных дорог тяжелого сообщения и метрополитена, выполняя такие задачи, как переключение нагрузки и устранение неисправностей. Не обладая выбросами SF₆, он соответствует требованиям по защите окружающей среды и подходит для проектов внутреннего и международного железнодорожного транспорта, обеспечивая основную поддержку безопасной и стабильной работы глобальных систем энергоснабжения.

Часто задаваемые вопросы

- Услуги по настройке: поддержка нескольких стандартов, предоставление услуг OEM/ODM и доставка в течение 7–15 дней для стандартных моделей, совместимых с оборудованием основных производителей.

- Гарантия качества: основные компоненты тщательно отбираются от известных брендов, с автоматизированным контролем качества на протяжении всего процесса, что обеспечивает отслеживаемость продукции и контролируемое качество.

- Гарантийное и послепродажное обслуживание: 10-летняя ограниченная гарантия, гарантирующая снижение вакуума не более 20%, при технической и сервисной поддержке, предоставляемой глобальными сервисными центрами.

- Рекомендации по установке: Требуется влагозащищенная и ударопрочная транспортировка; установка должна соответствовать соответствующим требованиям; После установки рекомендуется провести испытания на давление и механические характеристики.
