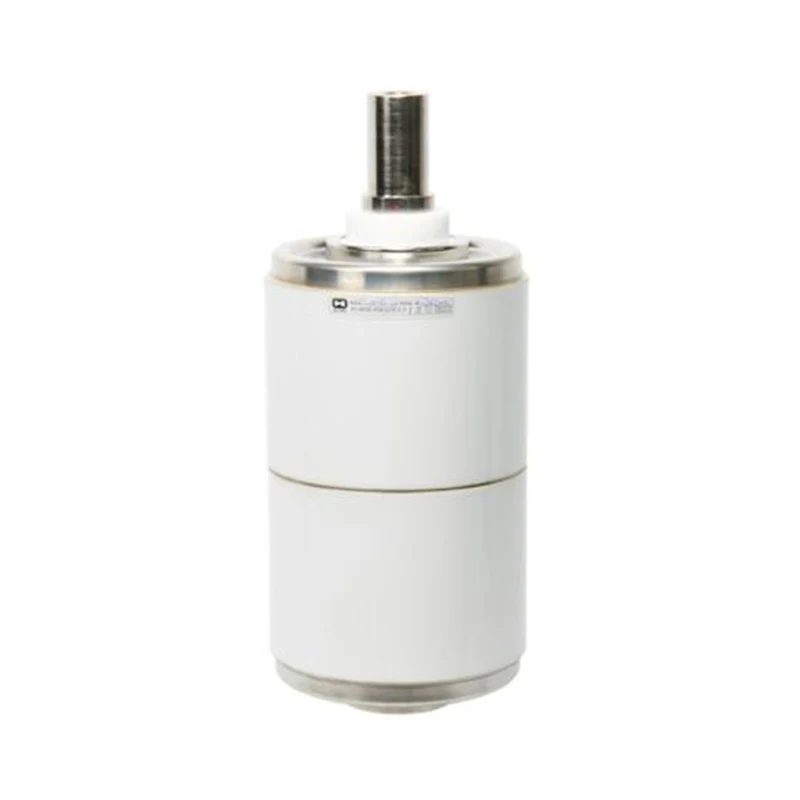

Вакуумный прерыватель 36 кВ для реклоузера

Model: TD545K

Вакуумный прерыватель Sunway Hanguang 36 кВ для реклоузера — это устройство гашения дуги с сердечником, специально разработанное для высоковольтных автоматических реклоузеров. Базовая модель — VITD 36/2000-26,3K, совместимая с системами 50/60 Гц, со степенью вакуума ≤1,33×10⁻³Па, обеспечивающая отсутствие дугового прерывания. Как профессиональный производитель с более чем пятидесятилетним опытом работы в электротехнической промышленности, компания использует передовое оборудование и основные патенты для создания этого продукта, который прошел многочисленные авторитетные испытания и широко используется в сценариях распределения электроэнергии высокого напряжения по всему миру, получив признание со стороны известных отечественных и международных компаний.

Отправить запрос

Описание продукта

Вакуумный прерыватель для реклоузера напряжением 36 кВ — это устройство гашения дуги с сердечником, разработанное компанией Sunway Hanguang для высоковольтных автоматических реклоузеров. Базовой моделью является VITD 36/2000-26,3K со строго контролируемой степенью вакуума ≤1,33×10⁻³Па, что обеспечивает отсутствие дугового прерывания и нулевое повторное зажигание, что специально соответствует строгим требованиям высокочастотной работы в реклоузерах.

Sunway Hanguang располагает полностью автоматизированным заводом, построенным на оборудовании, импортированном из Германии и Японии, и имеет более 50 основных патентов. Продукт прошел сертификацию системы ISO и многочисленные авторитетные испытания, соответствующие международным и отечественным стандартам. Более 150 000 устройств, установленных по всему миру, демонстрируют силу профессионального поставщика, а вакуумный прерыватель 36 кВ для реклоузера является представителем основных преимуществ компании.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Модель №.	ВИТД 36/2000-26,3К
Номинальная частота	50/60 Гц
Номинальное напряжение	40,5 кВ, среднеквадратичное значение
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин)	95 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение грозового импульса	185кВ, Пиковое
Номинальный ток	2000А
Сопротивление цепи при наименьшем номинальном контактном усилии	≤20Микроом
Номинальный ток отключения при коротком замыкании	25 кА, среднеквадратичное значение
Номинальный кратковременно выдерживаемый ток	25 кА, среднеквадратичное значение
Номинальная продолжительность короткого замыкания	4 с
Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение
Номинальный ток короткого замыкания	63 кА, среднеквадратичное значение
Макс. Компонент постоянного тока	0.4
Номинальный ток отключения одной конденсаторной батареи	630А, ср.кв.
Номинальный ток отключения параллельной конденсаторной батареи	400А, ср.кв.
Номинальная последовательность операций	О-0,3(0,5)с-СО-180с-СО
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	8,23 кг
Вес подвижных частей	3,74 кг
Закрывающее усилие за счет сильфона и атмосферы	170±40Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	320±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Зазор между открытыми контактами	18±2 мм
Средняя скорость открытия (в среднем для первых 75% контактного зазора)	1,6±0,3м/сек.
Средняя скорость закрытия (в среднем за последние 30% контактного зазора)	1,3±0,2 м/сек.
Номинальная добавленная конечная сила внешнего контакта	2500±200Н
Длительность дребезга контакта при замыкании	≤2 мс
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс
Максимальный отскок при открытии	≤2 мм
ЖИЗНЬ
Электрическая долговечность при номинальном нормальном токе	20 000Операций
Электрическая долговечность при номинальном токе короткого замыкания	50Операций
Механическая жизнь	30 000Операций
Предел контактной эрозии	3 мм
Срок годности	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.
Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

1. Отличные дугогасительные и электрические характеристики.

При использовании контактов из сплава Cu-Cr высокой чистоты значение ограничения тока составляет <3 А, с сильными антисварочными свойствами. Ток отключения одной конденсаторной батареи достигает 630 А, а эрозия контактов низкая, что обеспечивает долгосрочную стабильную работу вакуумного прерывателя 36 кВ для реклоузера.

2. Долговечное уплотнение и сверхдлительный срок службы.

Оснащенный импортными сильфонами, годовой уровень утечек составляет <0,5%, механический срок службы 30 000 циклов и электрический срок службы 20 000 циклов, что обеспечивает длительную работу без технического обслуживания и значительно снижает затраты на эксплуатацию и техническое обслуживание.

3. Отличная защита и адаптация к окружающей среде.

Высокопрочный керамический корпус с отличными изоляционными характеристиками, устойчивый к широкому диапазону температур и большой высоте, а также степень защиты IP67. Он стабильно работает в различных экстремальных условиях работы и подходит для различных сценариев применения вакуумных прерывателей 36 кВ для реклоузеров.

4. Строгий контроль качества и удобное обслуживание.

Каждый продукт проходит 15 комплексных проверок с отслеживанием QR-кода, в результате чего процент отказов на месте составляет <0,006%. Модульная конструкция облегчает замену и поддерживается круглосуточной службой реагирования по всему миру для удобства обслуживания.

Применение продукта

Продукт широко используется в распределительных сетях напряжением 35 кВ, новых точках подключения к энергосистемам и других сценариях, выполняя такие задачи, как повторное включение неисправности и переключение нагрузки. Он не содержит SF₆, соответствует экологическим нормам и обеспечивает стабильные решения как для внутренних китайских, так и для зарубежных проектов.

Часто задаваемые вопросы

- Услуги по настройке: поддержка нескольких стандартов, предоставление услуг OEM/ODM, при этом обычные модели поставляются в течение 20–35 дней, совместимые с основным оборудованием.

- Гарантия качества: основные компоненты выбираются от известных брендов, с полным контролем качества процесса и отслеживанием QR-кода.

- Гарантийное и послепродажное обслуживание: 10-летняя ограниченная гарантия с технической и сервисной поддержкой, предоставляемой глобальными сервисными центрами.

-Примечания по установке: Влагостойкая и противоударная упаковка. Установка должна соответствовать соответствующим требованиям. После установки рекомендуется провести испытания давлением и механическими характеристиками.
