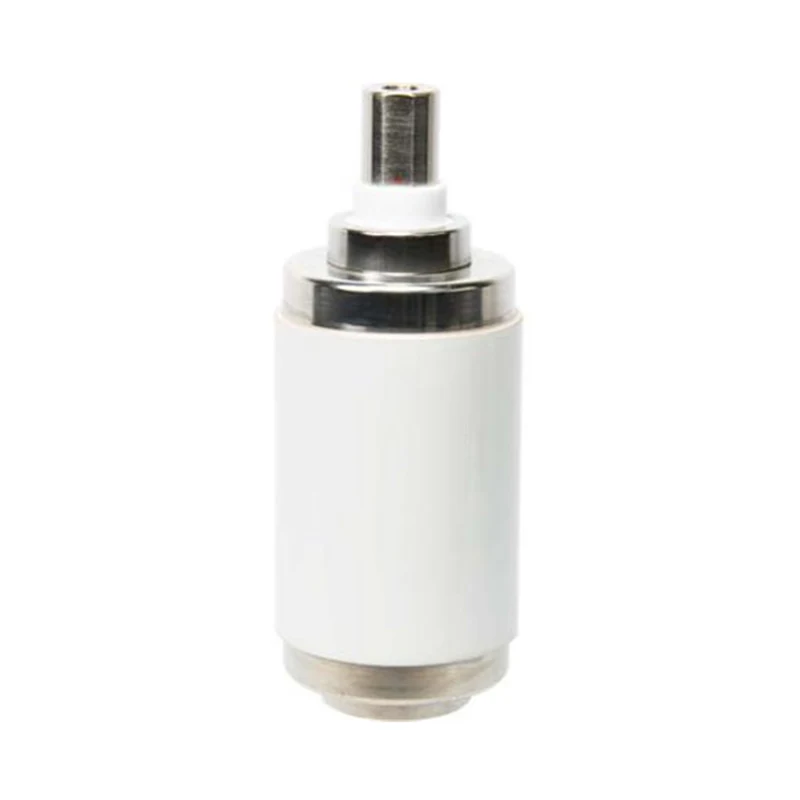

Вакуумный прерыватель 11 кВ для генератора VCB

Model: TD336G

Sunway Hanguang, профессиональный производитель с более чем пятидесятилетним опытом работы в области электротехники, разработал вакуумный прерыватель напряжения 11 кВ для генератора VCB, устройство гашения дуги в сердечнике, специально разработанное для генераторных выключателей (GCB). Этот продукт совместим с системами переменного тока 50/60 Гц, обеспечивая переключение без дуги благодаря технологии сверхвысокого вакуума, преодолевая традиционные недостатки. Опираясь на строгие стандарты и богатый технический опыт, компания стала надежным поставщиком в мировом секторе производства электроэнергии, демонстрируя мощь Китая в производстве электротехники среднего напряжения.

Отправить запрос

Описание продукта

Вакуумный прерыватель напряжения 11 кВ для генератора VCB — это специальное устройство гашения дуги в сердечнике от Sunway Hanguang, специально разработанное для ПЦГ и отвечающее за разрыв цепи генератора и изоляцию неисправностей, обеспечивая безопасность системы. Он совместим с системами переменного тока с частотой 50/60 Гц и степенью вакуума ≤1,33×10⁻³Па, обеспечивая бездуговое переключение и нулевое повторное зажигание, устраняя недостатки традиционных продуктов, такие как быстрый износ и сложное обслуживание.

Sunway Hanguang имеет современную интеллектуальную производственную фабрику, использующую современное международное оборудование и имеющую 35 основных патентов. Ее продукция сертифицирована KEMA и CESI, более 200 000 единиц установлено по всему миру и признаны State Grid, GE и другими. Вакуумный прерыватель напряжения 11 кВ для генератора VCB — это представительный продукт, демонстрирующий основные сильные стороны компании.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Номинальная частота	50/60 Гц
Номинальное максимальное линейное напряжение	12 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение промышленной частоты: воздух	42 кВ, среднеквадратичное значение
Номинальное импульсное выдерживаемое напряжение: воздух	95кВ, Пик
Номинальный нормальный ток	1600А
Номинальный ток короткого замыкания (3-фазная симметричная основа)	31,5 кА, среднеквадратичное значение
Процентная составляющая постоянного тока номинального тока отключения при коротком замыкании	50%
Номинальный ток включения при коротком замыкании	80 кА, пик
Номинальная продолжительность кратковременного тока	4 с
Номинальный кратковременный выдерживаемый ток	31,5 кА, среднеквадратичное значение
Номинальный пиковый выдерживаемый ток	80 кА, среднеквадратичное значение
Максимальное сопротивление контакта при минимальном усилии закрытия	18Микроом
Номинальный ток отключения одиночной батареи конденсаторов	630А, ср.кв.
Номинальный ток отключения параллельной батареи конденсаторов	400А, ср.кв.
Номинальная последовательность операций	о-0,3с-ко-180с-ко
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	3,13 кг
Вес движущейся части (прибл.)	1,28 кг
Закрывающая сила из-за сильфона и атмосферы	120±50Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	190±60Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
1. Контактный ход	11±1 мм
2. Скорость открытия (в среднем 75 контактных зазоров)	1,1±0,2 м/сек.
3.Максимальный перебег во время открытия	2 мм
4. Максимальный отскок при открытии.	2 мм
5. Скорость закрытия (в среднем за последние 30% контактного зазора)	0,6±0,2 м/сек.
6.Максимальная продолжительность контактного отскока (максимум 2 отскока)	≤2 мс
7.Номинальная контактная сжимающая сила	3150±200Н
8. Неодновременность включения и размыкания трехфазных контактов.	≤2 мс
ЖИЗНЬ (РАЗМЕРНАЯ)
1.Электрическая жизнь при номинальном нормальном токе	50 000Операций
2.Электрическая долговечность при номинальном токе короткого замыкания	100Операций
3. Механическая жизнь	50 000Операций
4. Предел контактной эрозии	3 мм
5. Срок годности	20 лет
1. Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008. 2.* Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Вакуумный прерыватель напряжения 11 кВ для генератора VCB предлагает значительные преимущества в материалах, процессах и обслуживании. Ключевые моменты включают в себя:

- Контакты из сплава Cu-Cr высокой чистоты со значением прерывания тока <3А, защищающие изоляцию генератора;

- Импортный сильфон 316L + масс-спектрометрический детектор утечек с гелием, с годовой интенсивностью утечек <0,5% и механическим сроком службы, превышающим 50 000 циклов;

- Керамический корпус, герметизированный высокочастотной сваркой, обеспечивающий отличную изоляцию, подходящий для широкого диапазона температур, больших высот и экстремальных условий работы;

- 15 комплексных проверок + отслеживание QR-кода с частотой отказов <0,01%, совместимость с обычными ПЦГ и возможностью замены без инструментов;

- 40 глобальных технических центров, обеспечивающих комплексное обслуживание 7×24 часа.

Применение продукта

Этот продукт имеет широкий спектр применения и подходит для различных экстремальных условий эксплуатации, включая газотурбинные электростанции, подстанции хранения ветровой и солнечной энергии, аварийные источники питания для больниц и морские энергетические системы, обеспечивая надежную защиту подключения к энергосистеме и изоляцию неисправностей.

Часто задаваемые вопросы

1. Услуги по настройке: поддержка настройки текущих и интеллектуальных модулей, а также услуг OEM/ODM;

2. Обеспечение качества: Полный контроль качества с отслеживаемыми электронными записями;

3. Гарантия и послепродажное обслуживание: 10-летняя ограниченная гарантия с диагностикой на месте и обслуживанием запасных частей, предоставляемыми глобальными сервисными центрами;

4. Рекомендации по установке: Влагостойкая и ударопрочная упаковка во время транспортировки; после правильной установки следует проверить электрическую прочность и механические характеристики.
