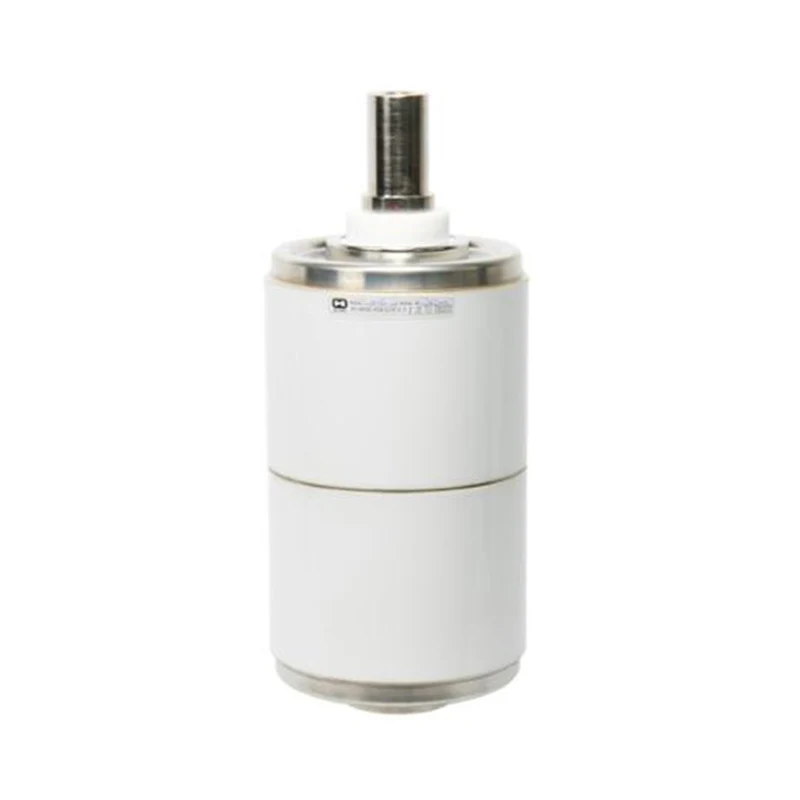

Вакуумный прерыватель 33 кВ для генератора VCB

Model: TD545K

Sunway Hanguang, профессиональный производитель с более чем пятидесятилетним опытом работы в электротехнике, создал вакуумный прерыватель для генератора VCB на напряжение 33 кВ, устройство гашения дуги с сердечником, специально разработанное для генераторных выключателей (GCB). Этот продукт совместим с системами переменного тока с частотой 50/60 Гц, имеет степень вакуума ≤1,33×10⁻³Па, обеспечивая отсутствие дугового прерывания и отсутствие повторного зажигания. Опираясь на строгие стандарты и авторитетные сертификаты, компания стала надежным поставщиком основных компонентов в мировом секторе производства электроэнергии. Ее производственная база расположена в Китае, где используется интеллектуальная фабрика для эффективного массового производства и строгого контроля качества, обеспечивающая надежную защиту различных систем производства электроэнергии.

Отправить запрос

Описание продукта

Вакуумный прерыватель для генератора VCB на напряжение 33 кВ — это устройство гашения дуги с сердечником, разработанное компанией Sunway Hanguang для ПЦГ и выполняющее критически важные функции по локализации неисправностей и защите от короткого замыкания в системах генерации электроэнергии. Он совместим с системами переменного тока частотой 50/60 Гц и может эффективно справляться с частыми операциями и воздействиями короткого замыкания в сценариях крупномасштабной выработки электроэнергии.

Sunway Hanguang уже более пятидесяти лет активно занимается электротехникой, используя импортное оборудование для создания интеллектуальных производственных линий и обладая 35 основными патентами. Ее продукция прошла авторитетные сертификаты, такие как KEMA и CESI, было установлено более 120 000 единиц по всему миру, что заслужило признание таких известных компаний, как Huaneng, GE и Siemens, демонстрируя силу этого китайского производителя.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Номинальная частота	50/60 Гц
Номинальное напряжение	40,5 кВ, среднеквадратичное значение
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин)	95 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение грозового импульса	185кВ, Пиковое
Номинальный ток	2000А
Сопротивление цепи при наименьшем номинальном контактном усилии	≤20Микроом
Номинальный ток отключения при коротком замыкании	25 кА, среднеквадратичное значение
Номинальный кратковременно выдерживаемый ток	25 кА, среднеквадратичное значение
Номинальная продолжительность короткого замыкания	4 с
Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение
Номинальный ток короткого замыкания	63 кА, среднеквадратичное значение
Макс. Компонент постоянного тока	40%
Номинальный ток отключения одной конденсаторной батареи	630А, ср.кв.
Номинальный ток отключения параллельной конденсаторной батареи	400А, ср.кв.
Номинальная последовательность операций	О-0,3(0,5)с-СО-180с-СО
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	8,23 кг
Вес подвижных частей	3,74 кг
Закрывающее усилие за счет сильфона и атмосферы	170±40Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	320±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Зазор между открытыми контактами	18±2 мм
Средняя скорость открытия (в среднем для первых 75% контактного зазора)	1,6±0,3м/сек.
Средняя скорость закрытия (в среднем за последние 30% контактного зазора)	1,3±0,2 м/сек.
Номинальная добавленная конечная сила внешнего контакта	2500±200Н
Длительность дребезга контакта при замыкании	≤2 мс
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс
Максимальный отскок при открытии	≤2 мм
ЖИЗНЬ
Электрическая долговечность при номинальном нормальном токе	20 000 операций
Электрическая долговечность при номинальном токе короткого замыкания	50 операций
Механическая жизнь	30 000 операций
Предел контактной эрозии	3 мм
Срок годности	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008. Номинальные характеристики предоставляются по запросу.

Особенности продукта и основные преимущества

Вакуумный прерыватель для генератора VCB на напряжение 33 кВ отличается производительностью и надежностью и полностью соответствует высоким стандартам, необходимым для крупномасштабных сценариев производства электроэнергии:

- Превосходная дугогасительная защита: используются контакты из сплава Cu-Cr высокой чистоты со значением прерывания тока <3 А, что защищает изоляцию генератора; импортные сильфоны в сочетании с гелиевой масс-спектрометрией для обнаружения утечек с годовой скоростью утечек <0,5%, что обеспечивает стабильную работу.

- Превосходная устойчивость к воздействию окружающей среды: интегрированная конструкция керамического корпуса и металлического фланца с выдерживаемым напряжением промышленной частоты 95 кВ/1 мин, выдерживаемым напряжением грозового импульса 185 кВ и устойчивостью к широкому диапазону температур -40 ℃ ~ + 85 ℃ и высоте 4000 метров, адаптируясь к сложным условиям работы. - Абсолютный контроль качества: каждое изделие проходит 15 комплексных проверок с отслеживанием QR-кода, в результате чего процент отказов составляет <0,01%, что демонстрирует сложные производственные возможности интеллектуальной фабрики Sunway Hanguang.

- Высокая адаптируемость и простота обслуживания: совместимость с основными платформами GCB, замена без инструментов и поддержка расширения интеллектуального мониторинга; 40 технических центров по всему миру обеспечивают круглосуточное обслуживание.

Сценарии применения продукта

Вакуумный прерыватель 33 кВ для генератора VCB имеет широкий спектр применения: он подходит для тепловых электростанций, газотурбинных электростанций, атомных электростанций, морских ветряных подстанций и т. д. Он также может использоваться в крупномасштабных хранилищах энергии, морских энергетических системах и аварийных источниках питания центров обработки данных, обеспечивая надежную защиту систем производства электроэнергии.

Часто задаваемые вопросы

1. Услуги по настройке: поддержка настройки модулей тока, рабочей частоты и интеллектуального мониторинга, предоставление полного спектра услуг OEM/ODM, демонстрация возможностей гибкой адаптации производителя.

2. Гарантия качества: основные компоненты тщательно отбираются от известных брендов с полным контролем качества и отслеживаемыми электронными записями, что обеспечивает стабильное и надежное качество.

3. Гарантийное и послепродажное обслуживание: 10-летняя ограниченная гарантия, глобальные сервисные центры обеспечивают диагностику на месте, обучение и поставку запасных частей, обеспечивая своевременное реагирование.

4. Примечания по установке: Влагостойкая и ударопрочная упаковка во время транспортировки, стандартные процедуры установки и тестирование выдерживаемого напряжения и механических характеристик после установки перед вводом в эксплуатацию.

Приверженность бренду

Являясь ведущим китайским производителем, компания Sunway Hanguang придерживается философии «качество прежде всего, прежде всего клиент» и стремится поставлять клиентам по всему миру высококачественные вакуумные прерыватели 33 кВ для генераторов VCB. Мы постоянно совершенствуем наши продукты и услуги, стремясь быть предпочтительным поставщиком основных компонентов в глобальной области производства электроэнергии, способствуя глобальной энергетической безопасности и развитию.
