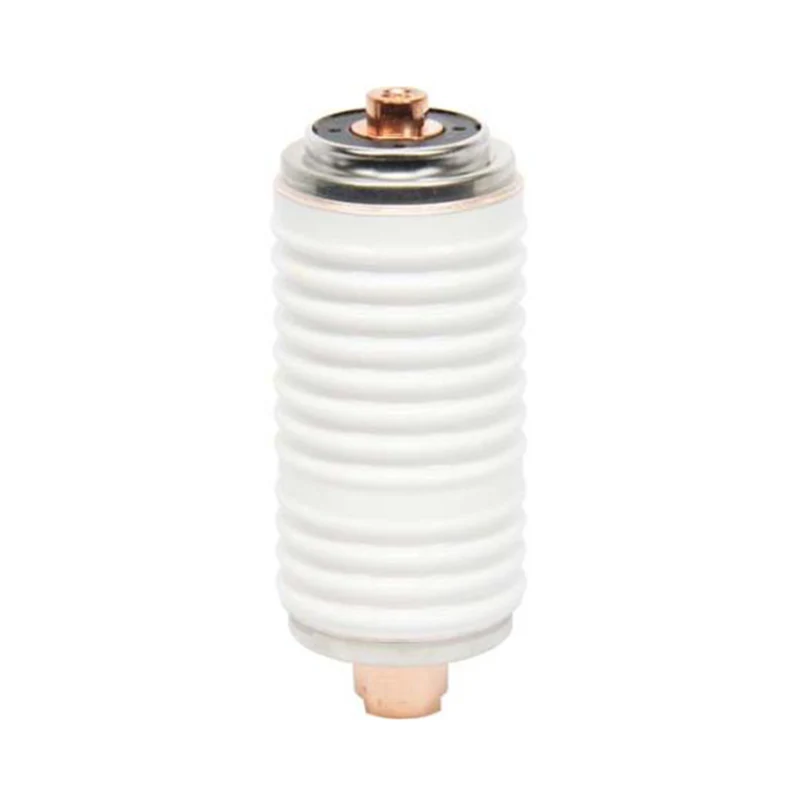

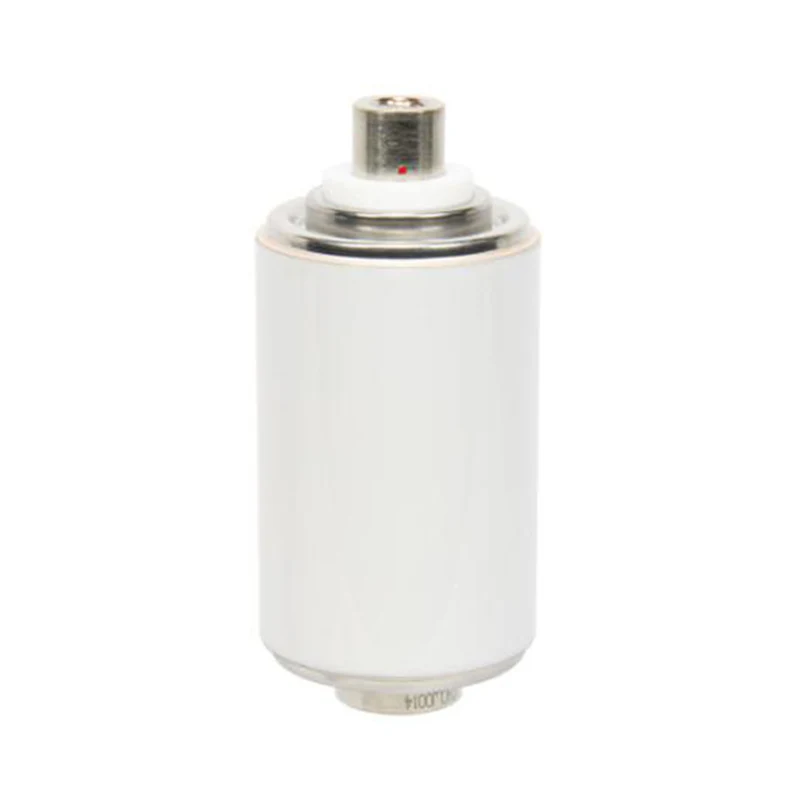

Вакуумный прерыватель 12 кВ для выключателя нагрузки

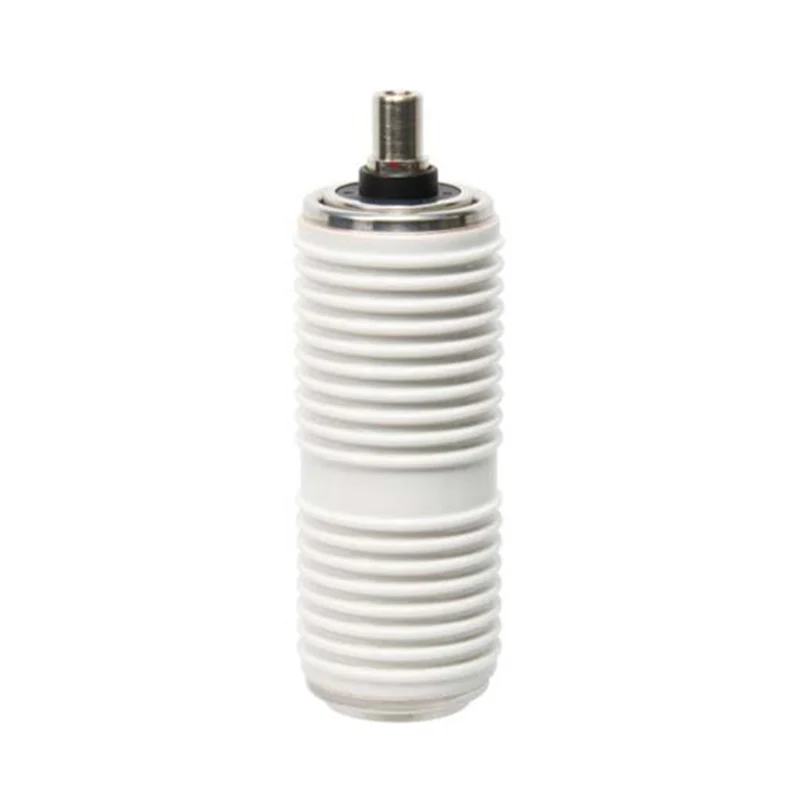

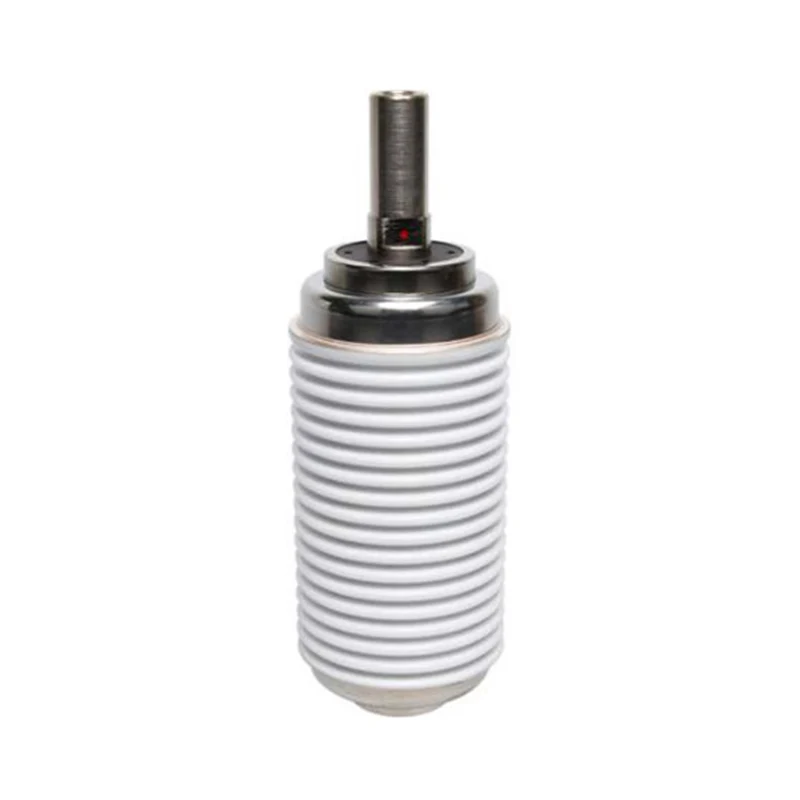

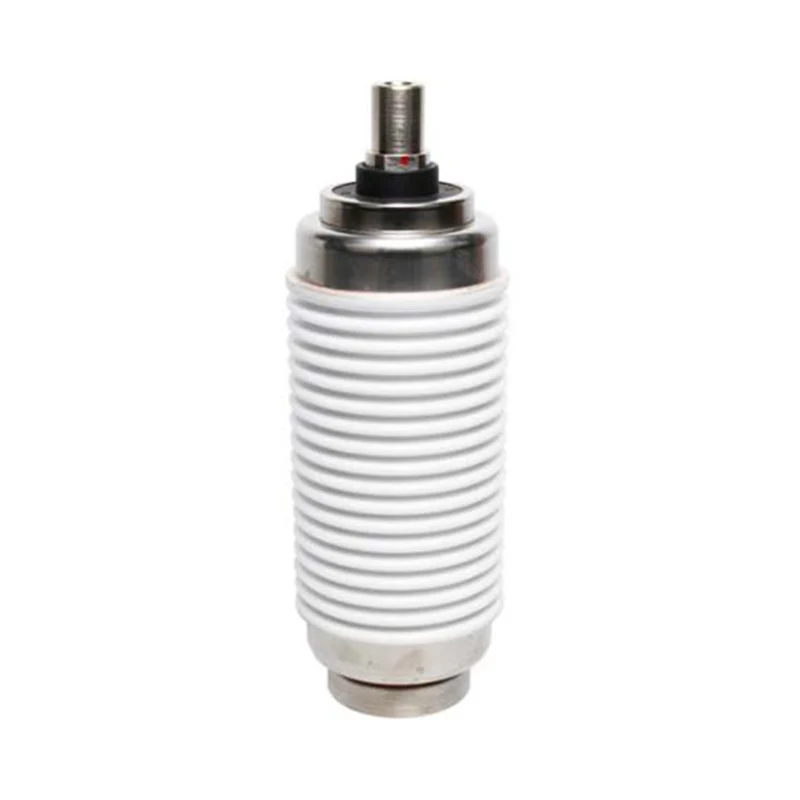

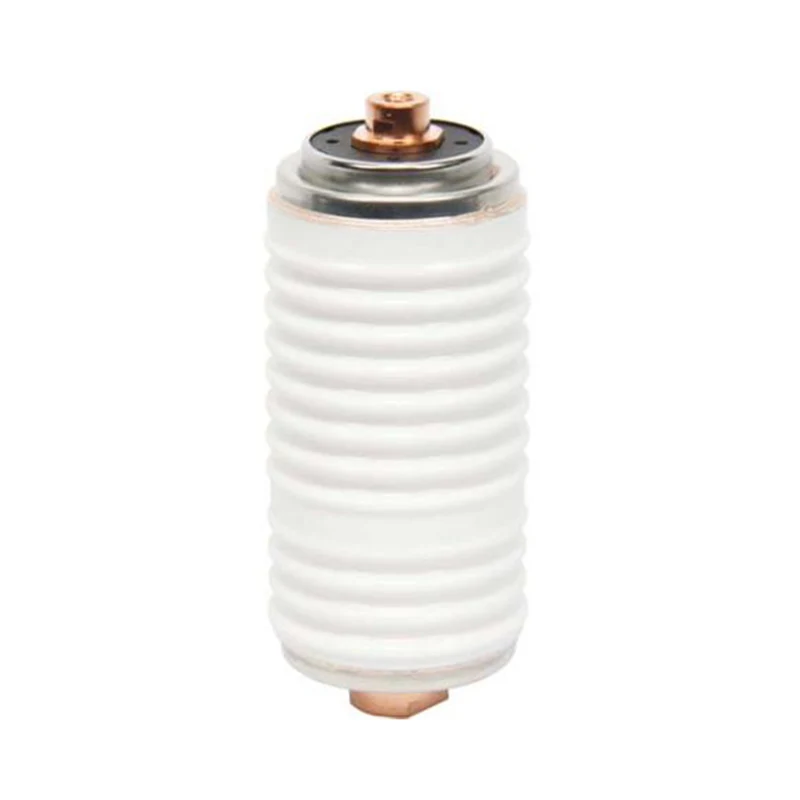

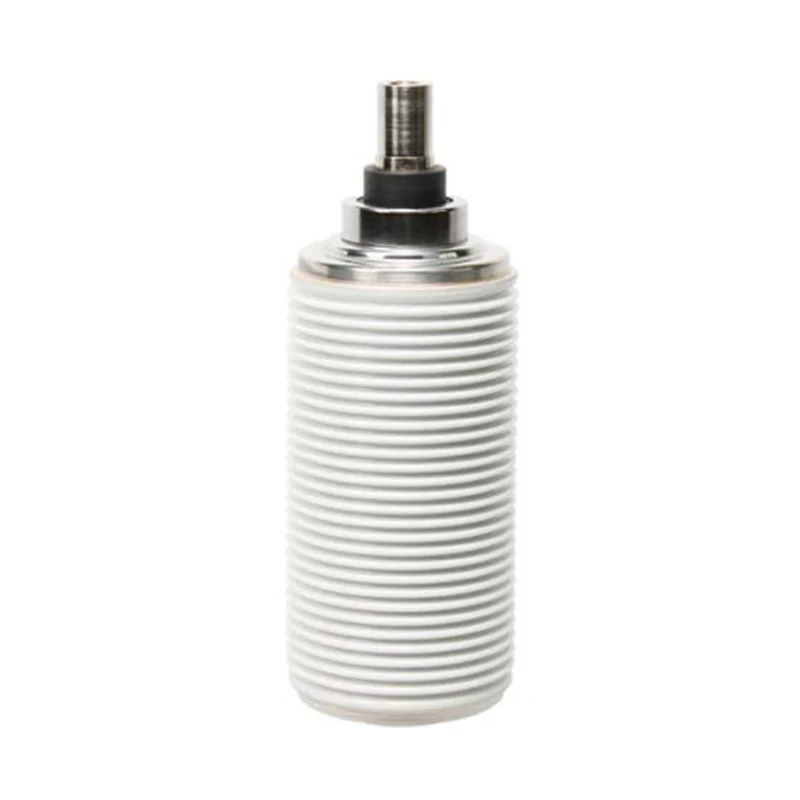

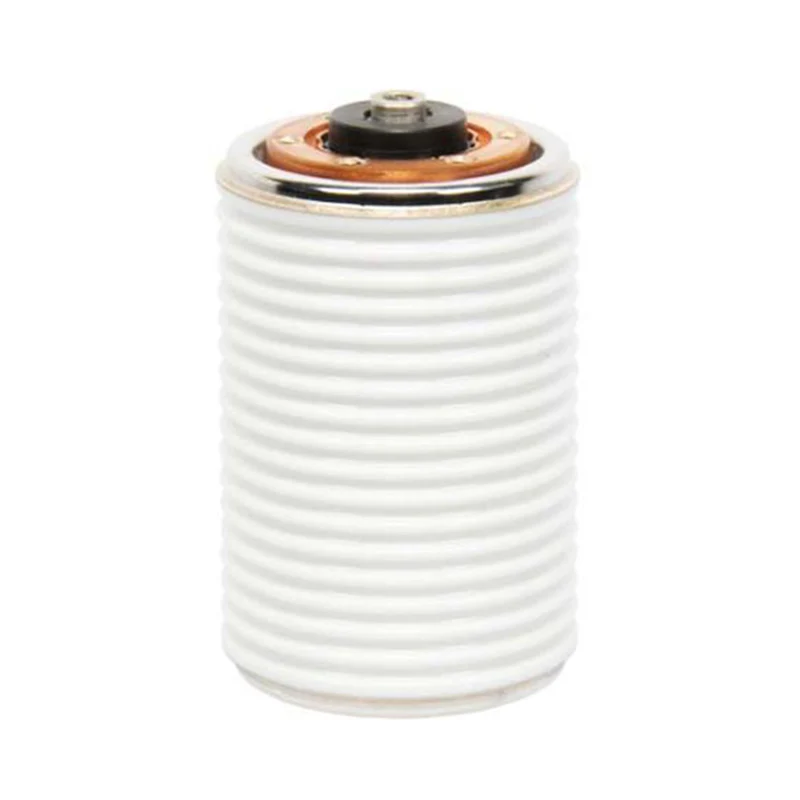

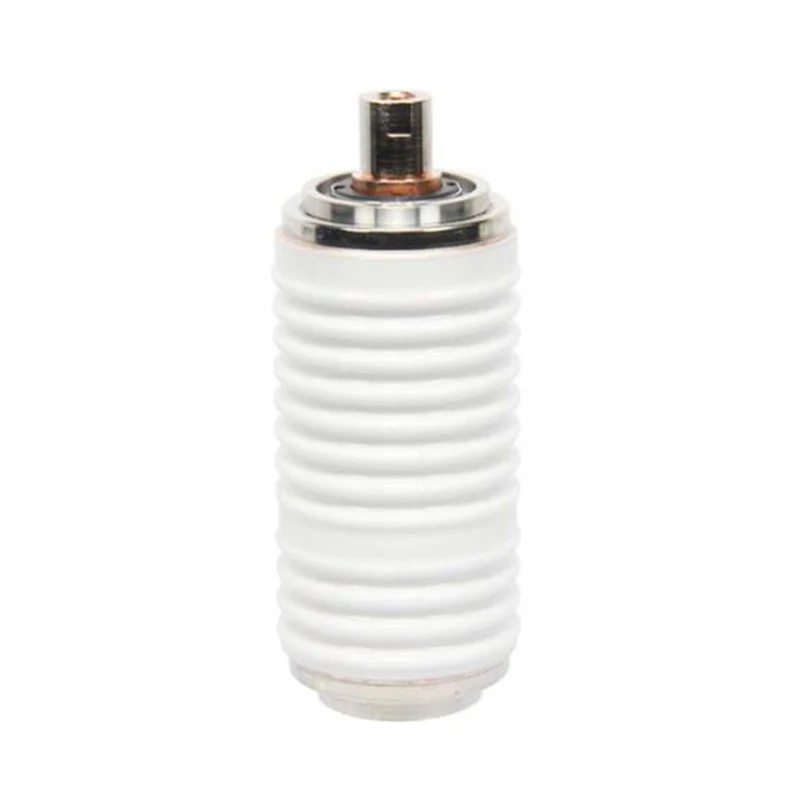

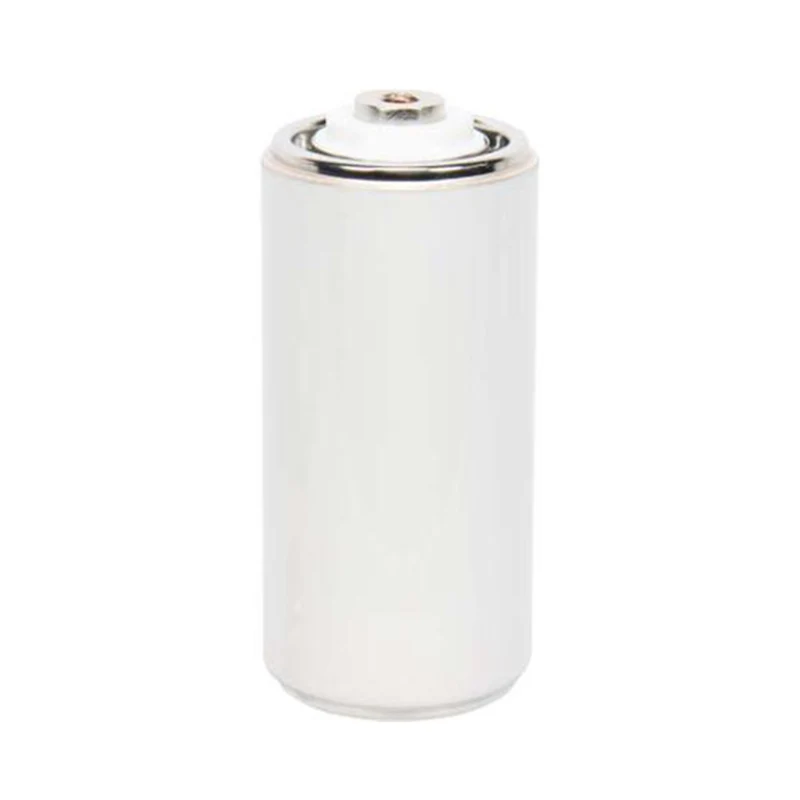

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

Вакуумный прерыватель нагрузки Sunway Hanguang 12 кВ для выключателей нагрузки представляет собой устройство гашения дуги с сердечником, специально разработанное для выключателей нагрузки среднего напряжения. Как профессиональный производитель с более чем пятидесятилетним опытом работы в области электротехники, Sunway Hanguang использует свои высокотехнологичные интеллектуальные производственные линии и основные патенты для создания высококачественной продукции, адаптированной к системам переменного тока 50/60 Гц. Этот вакуумный прерыватель на 12 кВ для выключателей нагрузки устраняет традиционные болевые точки благодаря высокой степени вакуума и преимуществам отключения без дуги, получил множество авторитетных сертификатов и широко используется во всем мире. Как надежный поставщик, мы обеспечиваем всестороннюю поддержку на нашей производственной базе в Китае, используя стандартизированные заводские процессы, гарантирующие качество на протяжении всего процесса.

Отправить запрос

Описание продукта

Вакуумный прерыватель нагрузки 12 кВ для выключателей нагрузки — это основной компонент, специально разработанный компанией Sunway Hanguang для выключателей нагрузки среднего напряжения, адаптированный к системам переменного тока 50/60 Гц. При степени вакуума ≤1,33×10⁻³Па он обеспечивает отсутствие дугового прерывания и нулевое повторное зажигание, преодолевая недостатки традиционных продуктов, такие как высокие затраты на техническое обслуживание, значительное загрязнение и слабые возможности прерывания малым током.

Компания уже более пятидесяти лет активно занимается электротехникой, используя импортное высокотехнологичное оборудование для создания интеллектуальных производственных линий и обладая более 20 основными патентами. Ее продукция прошла международные авторитетные сертификаты. Эта модель вакуумного прерывателя нагрузки 12 кВ для выключателей нагрузки была установлена более чем в 150 000 раз по всему миру, обслуживая более 60 стран и регионов, и получила признание известных отечественных и международных компаний.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Модель №.	ВИТФ 12/630-20Б	ВИТФ 12/630-20П	ВИТФ12/630-20	ВИТФ 12/630-20В	ВИТФ12/630-20	ВИТФ 12/630-20Дж	ВИТФ 12/630-20Л	ВИТФ 12/1250-20П	ВИТФ 12/630-20Д	ВИТФ 12/630-20Г
Номинальная частота	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц	50/60 Гц
Номинальное напряжение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение	12 кВ, среднеквадратичное значение
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин)	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение	42 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение грозового импульса	95кВ, Пик	75кВ, Пиковое	95кВ, Пик	95кВ, Пик	95кВ, Пик	95кВ, Пик	75кВ, Пиковое	95кВ, Пик	95кВ, Пик	95кВ, Пик
Номинальный ток	630А	630А	630А	630А	630А	630А	630А	1250А	630А	630А
Максимальное сопротивление контакта при минимальном усилии закрытия	≤35Микроом	25Микроом	35Микроом	≤35Микроом	≤35Микроом	≤35Микроом	25Микроом	35Микроом	≤35Микроом	≤35Микроом
Номинальный кратковременно выдерживаемый ток	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение	20 кА, среднеквадратичное значение
Номинальная продолжительность короткого замыкания	4 с	3 с	4 с	4 с	4 с	4 с	3 с	4 с	4 с	4 с
Номинальный пиковый выдерживаемый ток	50 кА, среднеквадратичное значение	50 кА, пик	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, пик	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение
Номинальный ток короткого замыкания	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, пик	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение	50 кА, пик	50 кА, среднеквадратичное значение	50 кА, среднеквадратичное значение
Номинальный ток отключения активной нагрузки	630А	630А	630А	630А	630А	630А	630А	630А	630А	630А
Номинальный ток отключения в замкнутом контуре	630А	630А	630А	630А	630А	630А	630А	630А	630А	630А
Номинальная мощность трансформатора холостого хода	1250 кВА	10А	100А	1250 кВА	1250 кВА	1250 кВА	10А	100А	1250 кВА	1250 кВА
Номинальный ток отключения зарядки кабеля	10А	630А	10А	10А	10А	10А	630А	10А	10А	10А
Номинальный ток отключения одной конденсаторной батареи	400А	400А	400А	400А	400А	400А	400А	400А	400А	400А
Номинальный ток отключения параллельной конденсаторной батареи	400А	3150А	400А	400А	400А	400А	3150А	400А	400А	400А

МЕХАНИЧЕСКИЕ ДАННЫЕ
Модель №.	ВИТФ 12/630-20Б	ВИТФ 12/630-20П	ВИТФ12/630-20	ВИТФ 12/630-20В	ВИТФ12/630-20	ВИТФ 12/630-20Дж	ВИТФ 12/630-20Л	ВИТФ 12/1250-20П	ВИТФ 12/630-20Д	ВИТФ 12/630-20Г
Вес прерывателя (прибл.)	0,98 кг	1,18 кг	1,64 кг	1,81 кг	1,81 кг	1,09 кг	1,09 кг	1,18 кг	1,02 кг	1,12 кг
Вес подвижных частей	0,41 кг	0,8 кг	0,58 кг	0,54 кг	0,54 кг	0,36 кг	0,8 кг	0,58 кг	0,43 кг	0,49 кг
Закрывающее усилие за счет сильфона и атмосферы	70±30Н	8,0 кгФ	60±30Н	70±30Н	70±30Н	70±30Н	8,0 кгФ	60±30Н	70±30Н	70±30Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	130±50Н	11,8 кгФ	130±40Н	130±50Н	130±50Н	130±50Н	11,8 кгФ	130±40Н	130±50Н	130±50Н

МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Модель №.	ВИТФ 12/630-20Б	ВИТФ 12/630-20П	ВИТФ12/630-20	ВИТФ 12/630-20В	ВИТФ12/630-20	ВИТФ 12/630-20Дж	ВИТФ 12/630-20Л	ВИТФ 12/1250-20П	ВИТФ 12/630-20Д	ВИТФ 12/630-20Г
Зазор между открытыми контактами	8±1 мм	8±1 мм	9±1 мм	9±1 мм	9±1 мм	8±1 мм	8±1 мм	9±1 мм	8±1 мм	8±1 мм
Средняя скорость открытия (в среднем для первых 75% контактного зазора)	1,2±0,2м/с	1,0-1,4 м/сек.	1,0±0,2 м/сек.	1,2±0,2м/с	1,2±0,2м/с	1,2±0,2м/с	1,0-1,4 м/сек.	1,0±0,2 м/сек.	1,2±0,2м/с	1,2±0,2м/с
Средняя скорость закрытия (в среднем за последние 30% контактного зазора)	0,6±0,2м/с	0,6-1,0 м/сек.	0,6±0,2 м/сек.	0,6±0,2м/с	0,6±0,2м/с	0,6±0,2м/с	0,6-1,0 м/сек.	0,6±0,2 м/сек.	0,6±0,2м/с	0,6±0,2м/с
Номинальная добавленная конечная сила внешнего контакта	1000±100Н	1000±100Н	1000±100Н	1000±100Н	1000±100Н	1000±100Н		1000±100Н	1000±100Н	1000±100Н
Добавлена внешняя контактная сила в точке касания контакта.	750±80Н	750±80Н	750±80Н	750±80Н	750±80Н	750±80Н		750±80Н	750±80Н	750±80Н
Длительность дребезга контакта при замыкании	≤2 мс	≤2 мс	≤2 мс	≤2 мс	≤2 мс	≤2 мс		≤2 мс	≤2 мс	≤2 мс
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс	≤2 мс	≤2 мс	≤2 мс	≤2 мс	≤2 мс			≤2 мс	≤2 мс
Максимальный отскок при открытии	≤2 мс	≤2 мс	≤2 мс	≤2 мс	≤2 мс	≤2 мс		2 мм	≤2 мс	≤2 мс

ЖИЗНЬ (РАЗМЕРНАЯ)
Модель №.	ВИТФ 12/630-20Б	ВИТФ 12/630-20П	ВИТФ12/630-20	ВИТФ 12/630-20В	ВИТФ12/630-20	ВИТФ 12/630-20Дж	ВИТФ 12/630-20Л	ВИТФ 12/1250-20П	ВИТФ 12/630-20Д	ВИТФ 12/630-20Г
Срок хранения	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет	20 лет
Механическая выносливость	10000 операций	10000 операций	10000 операций	10000 операций	10000 операций	10000 операций	10000 операций	10000 операций	10000 операций	10000 операций
Контакты ограничивают эрозию	3 мм	3 мм	3 мм	3 мм	3 мм	3 мм	3 мм	3 мм	3 мм	3 мм
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.
Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Вакуумный прерыватель нагрузки Sunway Hanguang на 12 кВ для выключателей нагрузки отличается улучшенными и оптимизированными материалами, конструкцией и испытаниями, а также обладает выдающимися основными преимуществами:

1. Высококачественные материалы, отличные характеристики: используются контакты из сплава Cu-Cr высокой чистоты с величиной прерывания тока <3 А, подавляя рабочее перенапряжение; в сочетании с импортными сильфонами годовая интенсивность утечек составляет <0,5%, а усталостная долговечность превышает 10 000 циклов.

2. Оптимизированная конструкция, широкая применимость: интегрированная конструкция керамического корпуса и металлического фланца, устойчивая к напряжению, температуре и большой высоте, подходит для уровня загрязнения IV и способна выдерживать различные экстремальные условия работы.

3. Строгое тестирование, контролируемое качество: каждое устройство проходит 10 комплексных испытаний с отслеживанием QR-кода, в результате чего процент отказов составляет <0,03%, что намного превышает средний показатель по отрасли. 4. Удобная адаптация и комплексное обслуживание: совместимость с основными платформами выключателей нагрузки, что позволяет осуществлять быструю замену без инструментов. Доступны дополнительные интеллектуальные модули мониторинга, а 25 глобальных технических центров обеспечивают круглосуточное обслуживание.

Применение продукта

Этот продукт широко используется в шкафах городских кольцевых сетей, промышленных распределительных помещениях, центрах обработки данных, фотоэлектрических/ветряных подстанциях и других сценариях. Он адаптирован к экстремальным условиям работы и отвечает потребностям коммутации линий электропередачи и работы трансформаторов, способствуя интеллектуальному распределению энергии и углеродной нейтральности.

Часто задаваемые вопросы

1. Услуги по настройке: поддержка настройки номинального тока, интеллектуальных модулей и т. д., а также предоставление услуг OEM/ODM для удовлетворения различных стандартных требований.

2. Гарантия качества. Основные компоненты тщательно отбираются от известных брендов с полным контролем качества, отслеживаемостью QR-кода и соответствием множеству международных и отечественных стандартов.

3. Гарантия и послепродажное обслуживание: 10-летняя ограниченная гарантия, гарантирующая распад вакуума ≤20%, с комплексной послепродажной поддержкой, предоставляемой глобальными сервисными центрами.

4. Рекомендации по установке: Влагостойкая и ударопрочная транспортировка, стандартизированная установка и послеустановочные испытания выдерживаемого напряжения и механических характеристик для обеспечения совместимости.

Обязательства компании

Как профессиональный производитель и поставщик, компания Sunway Hanguang, опираясь на свою производственную базу в Китае и глобальную сервисную сеть, постоянно оптимизирует производительность своего вакуумного прерывателя нагрузки 12 кВ, предоставляя надежные, эффективные и экологически чистые решения для глобальной области распределения электроэнергии среднего напряжения.
