Вакуумный прерыватель 33 кВ для выключателя нагрузки

Model: TF512P

Sunway Hanguang, профессиональный производитель с более чем пятидесятилетним опытом работы в электротехнике, разрабатывает и производит вакуумный прерыватель нагрузки для выключателя нагрузки на напряжение 33 кВ (модель VITF 33/630-16P), устройство гашения дуги с сердечником для выключателей нагрузки среднего напряжения. Этот продукт совместим с системами 50/60 Гц, имеет степень вакуума ≤1,33×10⁻³Па, обеспечивая переключение без дуги и преодолевая недостатки традиционных продуктов. Опираясь на современное оборудование и полный контроль качества, продукт прошел многочисленные авторитетные испытания: более 100 000 единиц установлены по всему миру, обслуживая более 60 стран и регионов. Как надежный поставщик, он предоставляет высококачественные решения по распределению электроэнергии среднего напряжения для клиентов в Китае и по всему миру.

Отправить запрос

Описание продукта

Вакуумный прерыватель нагрузки 33 кВ — это основной компонент, специально разработанный компанией Sunway Hanguang для выключателей нагрузки среднего напряжения, соответствующий модели VITF 33/630-16P, совместимый с используемыми во всем мире системами переменного тока 50/60 Гц, и являющийся основной гарантией надежного переключения выключателей нагрузки.

Sunway Hanguang построила стандартизированный, полностью автоматизированный завод, полагаясь на передовое немецкое и японское оборудование для обеспечения полного контроля процесса. Обладая более чем 20 основными патентами, продукт соответствует авторитетным стандартам, таким как IEC 62271-200, и был признан State Grid, Siemens и другими. Компания установила более 100 000 устройств по всему миру и накопила солидный опыт применения в экстремальных условиях работы.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Модель №.	ВИТФ 33/630-16П
Номинальная частота	50/60 Гц
Номинальное напряжение	12 кВ, среднеквадратичное значение
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (1 мин)	42 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение грозового импульса	75кВ, Пиковое
Номинальный ток	630А
Максимальное сопротивление контакта при минимальном усилии закрытия	25Микроом
Номинальный кратковременно выдерживаемый ток	16 кА, среднеквадратичное значение
Номинальная продолжительность короткого замыкания	3 с
Номинальный пиковый выдерживаемый ток	40 кА, пик
Номинальный ток короткого замыкания	40 кА, среднеквадратичное значение
Номинальный ток отключения активной нагрузки	630А
Номинальный ток отключения в замкнутом контуре	630А
Номинальная мощность трансформатора холостого хода	10А
Номинальный ток отключения зарядки кабеля	630А
Номинальный ток отключения одной конденсаторной батареи	400А
Номинальный ток отключения параллельной конденсаторной батареи	3150А
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	1,65 кг
Вес движущейся части (прибл.)	0,8 кг
Закрывающее усилие из-за сильфона и атмосферы	8,0 кгФ
Усилие, необходимое для удержания контактов открытыми при полном ходе	11,8 кгФ
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Контактный инсульт	8±1 мм
Скорость открытия (в среднем 75 зазоров контактов)	1,0-1,4 м/сек.
Максимальный перебег во время открытия	2 мм
Максимальный отскок во время открытия	2 мм
Скорость закрытия (в среднем за последние 30% контактного зазора)	0,6-1,0 м/сек.
Максимальная продолжительность отскока при контакте (максимум 2 отскока)	0,002 сек.
Номинальная контактная сжимающая сила	7,0-9,0 кгФ
ЖИЗНЬ (РАЗМЕРНАЯ)
Срок хранения	20 лет
Механическая выносливость	10000Операций
Контакты ограничивают эрозию	3 мм
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.
Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Этот продукт глубоко оптимизирован для высокочастотной работы выключателей нагрузки 33 кВ и обладает лучшими в отрасли комплексными характеристиками: в нем используются контакты из сплава Cu-Cr высокой чистоты со значением прерывания тока <3 А, что подавляет рабочее перенапряжение и обеспечивает высокую стабильность при небольших прерываниях тока; импортный сильфон из нержавеющей стали 316L обеспечивает надежное уплотнение с годовой интенсивностью утечек <0,5% и механическим сроком службы более 10 000 циклов; обладает отличной изоляцией, подходит для широкого диапазона температур, больших высот и сложных условий работы; Каждый продукт проходит 12 строгих испытаний, обеспечивает отслеживаемость и предлагает удобство эксплуатации и обслуживания, а также круглосуточное обслуживание 7×24, предоставляемое 25 глобальными техническими центрами.

Применение продукта

Вакуумный прерыватель нагрузки 33 кВ для выключателей нагрузки имеет широкий спектр применения, охватывающий традиционные сценарии, такие как городские основные электросети, промышленные парки и центры обработки данных, а также экстремальные условия эксплуатации, такие как морская ветроэнергетика, железнодорожный транспорт и высотные подстанции.

Он точно соответствует основным требованиям, таким как переключение нагрузки и изоляция кабелей, не содержит загазованности, соответствует тенденции углеродной нейтральности и обеспечивает основную поддержку модернизации интеллектуального распределения электроэнергии в Китае и во всем мире, адаптируясь к различным требовательным сценариям распределения электроэнергии среднего напряжения.

Часто задаваемые вопросы

1. Услуги по настройке: поддержка настройки номинального тока и интеллектуальных модулей, предоставление услуг OEM/ODM и совместимость с различными стандартами и марками выключателей нагрузки.

2. Гарантия качества: Отобранные основные компоненты, полный контроль качества процесса, доступны отслеживаемые и проверяемые отчеты об испытаниях.

3. Гарантия и послепродажное обслуживание: 10-летняя ограниченная гарантия, глобальная сервисная сеть обеспечивает быстрое обслуживание на месте и предоставление запасных частей.

4. Примечания по установке: Влагостойкая и противоударная транспортировка, стандартизированная установка и тестирование для обеспечения совместимости с корпусом переключателя.

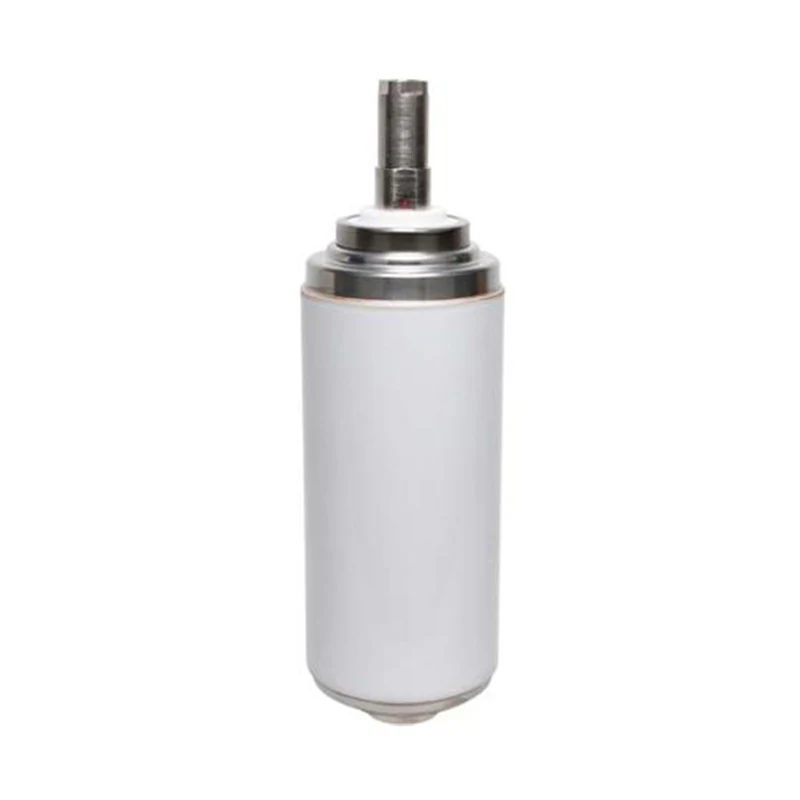

33KV Vacuum Interrupter For Load Break Switch
