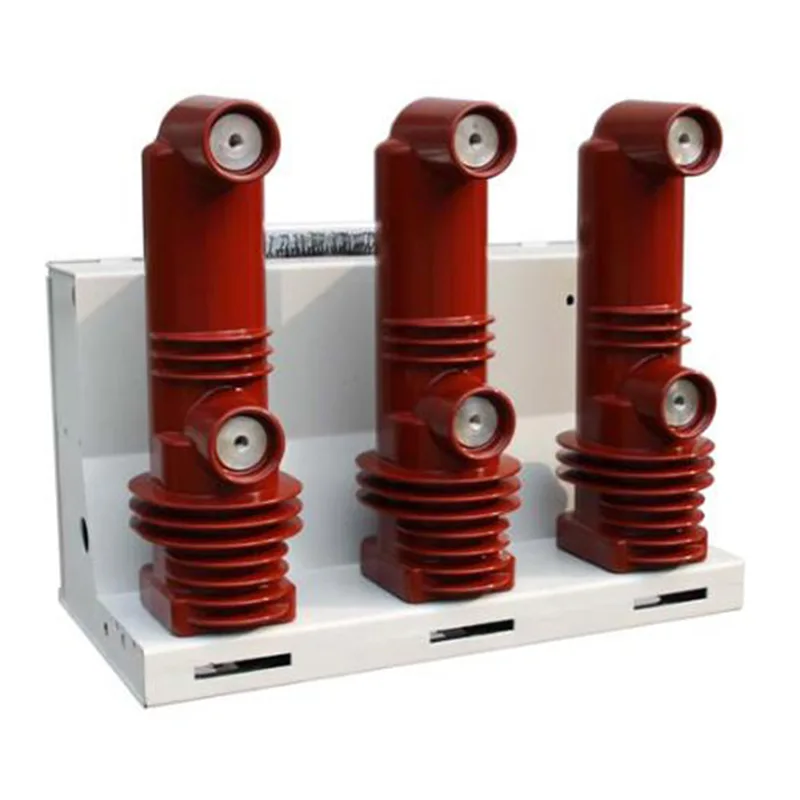

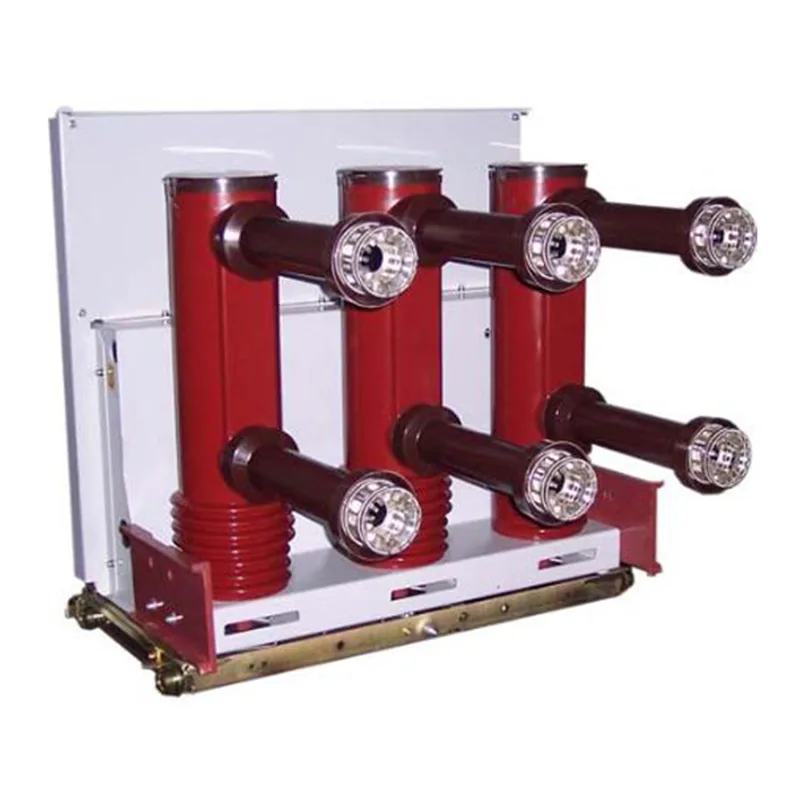

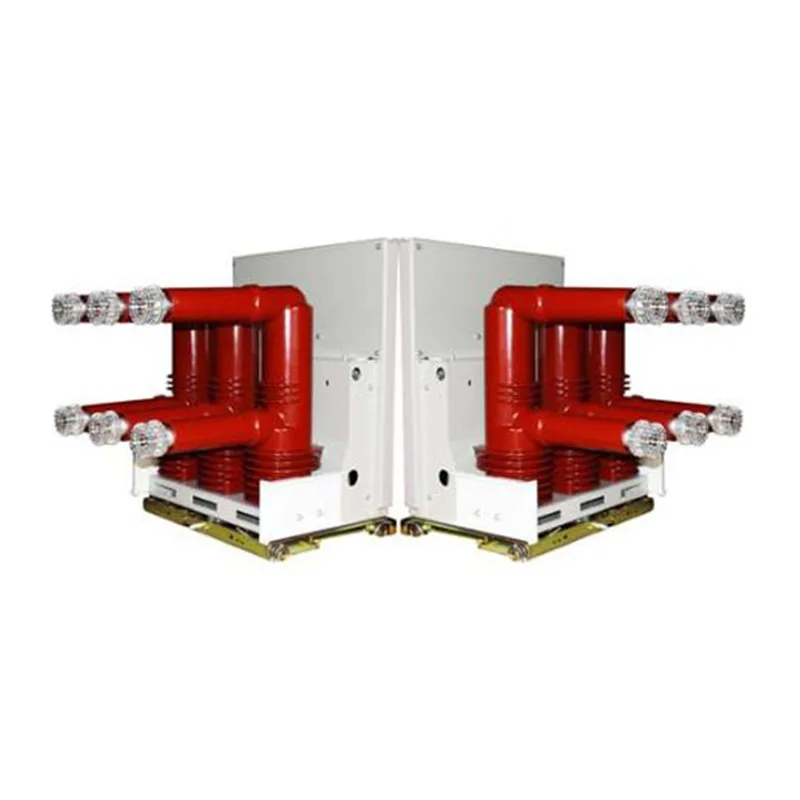

Вакуумный выключатель 24 кВ

Вакуумный автоматический выключатель Sunway Hanguang 24 кВ предназначен для управления нагрузкой, защиты от короткого замыкания и быстрого устранения неисправностей в цепях распределения электроэнергии. Разработанная высокотехнологичной компанией по производству высоковольтного электрооборудования, основанной в 1968 году, она объединяет более чем пятидесятилетний опыт в области технологий вакуумных прерывателей, использует ведущую в мире технологию одноразовой герметизации и полный контроль качества процесса, а также строго придерживается множества международных и отечественных стандартов.

Вакуумный автоматический выключатель Sunway Hanguang 24 кВ совместим с распределительными устройствами, такими как GZS1, и может быть интегрирован с такими брендами, как ABB и Siemens. Он широко используется в энергетике, новой энергетике и нефтехимической промышленности. В настоящее время он экспортируется во многие регионы мира, при этом среднегодовой рост экспорта превышает 10% за последнее десятилетие, а совокупная установленная база составляет более 300 000 единиц. Это заслуживающий доверия основной продукт от поставщика оборудования для распределения электроэнергии высокого напряжения.

Основные характеристики продукта

1. Передовая основная технология, стабильная производительность дугового тушения.

Вакуумный автоматический выключатель на 24 кВ оснащен независимо разработанным контактным вакуумным прерывателем из меди и хрома высокой чистоты, в котором используется одноразовый процесс герметизации для снижения скорости утечек, а также используется обнаружение утечек с помощью гелиевой масс-спектрометрии для устранения потенциальных проблем. Степень вакуума ≤ 1,33 × 10⁻³ Па, величина прерывания тока < 3 А, прерывание без дуги подавляет перенапряжение, может выполнять 30 циклов отключения на полную мощность с более чем 15 годами безотказной работы.

2. Прочная изоляционная структура, высокая адаптируемость к окружающей среде.

Литые герметизированные опоры APG, интегрированные в процесс, обеспечивают превосходные изоляционные характеристики: выдерживаемое напряжение промышленной частоты 65 кВ/1 мин и выдерживаемое напряжение грозового импульса 125 кВ, подходящее для сред класса загрязнения IV. Стандартная модель подходит для температур от -10 ℃ до + 40 ℃ и высоты до 1000 метров, тогда как специальная модель может работать от -45 ℃ до +85 ℃ и на высоте до 4000 метров и устойчива к сильному солевому туману и высокой запыленности.

3. Надежный рабочий механизм, подходящий для частых операций.

Пружинный механизм накопления энергии поддерживает электрическое и ручное аварийное управление переменным/постоянным током со временем закрытия <75 мс и временем открытия <65 мс. Он имеет множество функций безопасности и имеет механический срок службы ≥20 000 циклов, что делает его пригодным для часто используемых сценариев, таких как электростанции. Его стабильность подтверждена промышленными испытаниями.

4. Сильная интеллектуальная масштабируемость, контролируемые затраты на эксплуатацию и техническое обслуживание.

Доступны дополнительные интеллектуальные модули мониторинга, поддерживающие основные протоколы связи для подключения к платформам SCADA. Полностью закрытая конструкция обеспечивает 30 лет работы без технического обслуживания, сокращая затраты на эксплуатацию и техническое обслуживание более чем на 80%. Модульная конструкция обеспечивает быструю замену на месте без использования специальных инструментов.

5. Строгий и отслеживаемый контроль качества, соблюдение экологических требований.

Проходит 20 комплексных заводских проверок и создает отслеживаемые электронные архивы. Он не содержит масла и SF6, соответствует экологическим стандартам и стандартам ISO9001-2008, а также имеет дополнительные международные сертификаты. Строгий контроль качества на протяжении всего производственного процесса обеспечивает качество продукции.

6. Сильная поддержка бренда, комплексная гарантия обслуживания.

Профессиональная группа исследований и разработок из 16 человек поддерживает технологические итерации, а основные компоненты тщательно отбираются и проверяются. Глобальные центры технической поддержки обеспечивают предпродажную настройку, проверку при продаже и круглосуточное послепродажное обслуживание с 10-летней ограниченной гарантией и эффективным реагированием.

Параметры продукта

Часто задаваемые вопросы

1. Под какие типы распределительных устройств может быть адаптирована продукция и может ли она заменить импортное фирменное оборудование?

Ответ: Он совместим с распределительными устройствами типа GZS1 и эквивалентными от ABB, Siemens и т. д. Стандартизированные размеры и интерфейсы позволяют осуществлять прямую замену импортного оборудования без модификации шкафа распределительного устройства. Он уже добился успешного замещения импортной продукции за рубежом.

2. Как продукт обеспечивает стабильную работу в условиях высокогорья и солевых туманов?

Ответ: Полностью закрытая опорная колонна APG с прочной герметизацией устойчива к соляному туману и конденсату. Высотная модель, изготовленная по индивидуальному заказу, оснащена усиленной изоляцией и специальными уплотнительными компонентами, что обеспечивает стабильную работу на высоте до 4000 метров, что подтверждено специальными сценарными испытаниями.

3. Каковы сроки гарантии на продукцию и время ответа послепродажного обслуживания?

Ответ: Предоставляется 10-летняя ограниченная гарантия с бесплатным ремонтом или заменой в случае проблем с качеством. Созданы глобальные сервисные центры, обеспечивающие круглосуточное реагирование на местах в основных регионах внутри страны и 72-часовое реагирование за рубежом, включая дистанционную диагностику и обучение.

4. Поддерживает ли продукт индивидуальные требования и каков период настройки?

Ответ: Поддерживается настройка температуры и влажности, высоты и интеллектуальных модулей. Срок настройки основных компонентов составляет 25-30 дней. Обычные модели, изготовленные по индивидуальному заказу, производятся одновременно со стандартными моделями, чтобы обеспечить эффективность доставки.

5. Какие меры предосторожности следует принимать во время ежедневной эксплуатации и технического обслуживания и требуется ли профессиональный персонал?

Ответ: При необслуживаемой конструкции ежедневное обслуживание требует лишь чистки шкафа и проверки герметичности клемм; профессиональный персонал не требуется. Рекомендуется проверять уровень вакуума и калибровать механические характеристики каждые 5 лет; Возможен выездной сервис.

6. Каков срок службы основных компонентов продукта и удобна ли замена?

Ответ: Срок службы вакуумной камеры составляет 30 лет, а механический срок службы рабочего механизма составляет ≥20 000 циклов. Благодаря модульной конструкции, специальным инструментам и инструкциям персонал может заменить компоненты после простого обучения, а один человек может выполнить техническое обслуживание за полдня.
