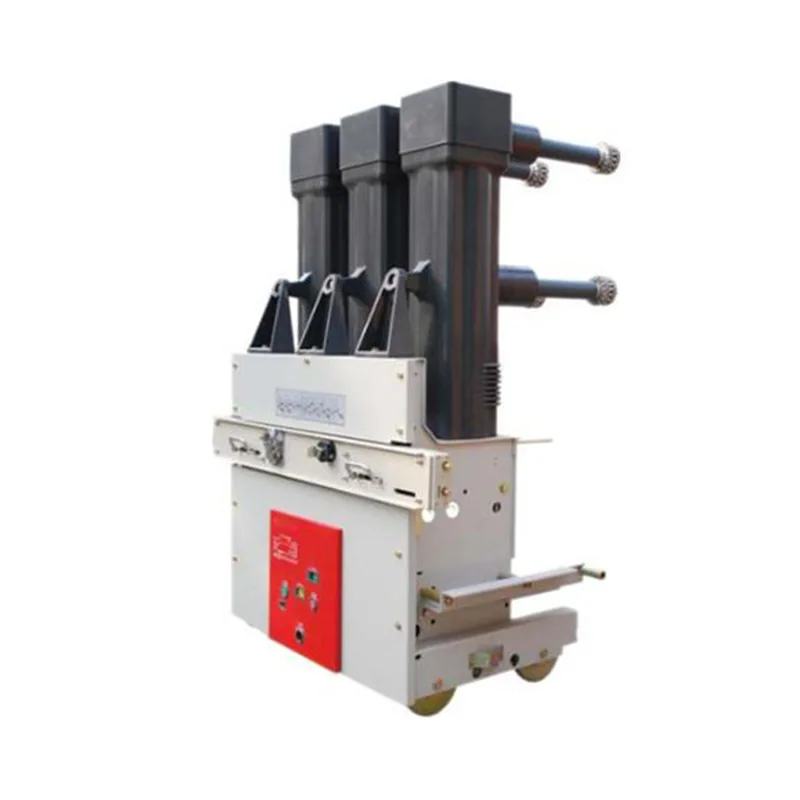

Вакуумный выключатель 40,5 кВ

Вакуумный автоматический выключатель Sunway Hanguang 40,5 кВ специально разработан для систем среднего напряжения 50/60 Гц и охватывает такие модели, как VCB 40,5/1250-25, 1600-31,5 и 2000-40. Это основное внутреннее оборудование распределительных сетей напряжением 35 кВ/40,5 кВ. Он имеет разъемную конструкцию, в которой вакуумный прерыватель встроен в верхнюю часть, а пружинный приводной механизм - в нижнюю часть. Он включает в себя запатентованную технологию гашения дуги в высоком вакууме и процесс APG с использованием эпоксидной смолы для полюсов с твердой герметизацией. Опираясь на более чем пятидесятилетний опыт с момента своего основания в 1968 году, компания объединяет процесс однократной герметизации и полный контроль качества в соответствии с международными и отраслевыми стандартами, такими как IEC 60947-2. Он напрямую совместим с основными распределительными устройствами таких брендов, как ABB, Siemens и Schneider.

Вакуумный выключатель 40,5 кВ экспортируется в Европу, Америку, Ближний Восток и Юго-Восточную Азию. За последнее десятилетие экспорт рос более чем на 10% ежегодно, и он стабильно работает в более чем 600 проектах по всему миру. Благодаря своей высокой надежности, высокой адаптации к окружающей среде и комплексному обслуживанию, он стал основным оборудованием в энергетическом, новом энергетическом, нефтехимическом и железнодорожном секторах. Как высокотехнологичное предприятие, уже более пятидесяти лет специализирующееся на производстве высоковольтного электрооборудования в Китае, мы являемся профессиональным поставщиком и производителем с возможностями полной производственной цепочки. Наша собственная фабрика объединяет передовые международные процессы и строгий контроль качества. Наша продукция соответствует множеству международных и отраслевых стандартов, совместима с основными импортными типами распределительных устройств и экспортируется по всему миру, было установлено более 350 000 единиц. Это предпочтительное оборудование во многих областях.

Основные характеристики продукта

1. Передовая основная технология, стабильная производительность дугового тушения.

Оснащен контактным вакуумным прерывателем с продольным магнитным полем высокой чистоты Cu-Cr, с дополнительными импортными и отечественными компонентами сердечника; использует одноразовый процесс герметизации вместо традиционной пайки и подвергается обнаружению утечек с помощью гелиевой масс-спектрометрии, что значительно снижает уровень утечек. Степень вакуума ≤1,33×10⁻³Па, значение отсечки <3А, обеспечение дугового отключения, 30 циклов отключения при полной мощности, более 15 лет безотказной работы в полевых условиях, средний срок безотказной работы более 30 лет.

2. Разумная конструкция, отличные изоляционные характеристики.

Верхняя и нижняя разделенная конструкция облегчает отладку и обслуживание. Полюс с твердой герметизацией изготовлен из одной детали с использованием процесса APG в сочетании со встроенной структурой выравнивания напряжения, что обеспечивает выдерживаемое напряжение промышленной частоты 95 кВ/1 мин и выдерживаемое напряжение грозового импульса 185 кВ. Он прошел различные экологические испытания, подходит для уровня загрязнения IV и может стабильно работать в условиях окружающей среды от -45℃ до +85℃, на высоте до 4000 метров и в условиях повышенной влажности. Он соответствует классу электромагнитных помех EMC 4.

3. Надежный рабочий механизм, подходящий для частых операций.

Вакуумный автоматический выключатель на 40,5 кВ оснащен пружинным накопителем энергии, винтовым приводом, поддерживает электрическое и ручное аварийное управление переменным/постоянным током, время включения <75 мс и время размыкания <65 мс, а также множество функций безопасности. Механический срок службы ≥20 000 циклов, не требует обслуживания в течение 10 000 операций, подходит для часто используемых сценариев, таких как электростанции и подстанции.

4. Надежный интеллект и масштабируемость, контролируемые затраты на эксплуатацию и техническое обслуживание.

Доступны дополнительные интеллектуальные модули мониторинга, поддерживающие основные протоколы связи и легко интегрируемые в платформу эксплуатации и обслуживания. Полностью закрытая конструкция обеспечивает 30 лет работы без технического обслуживания, сокращая затраты на эксплуатацию и техническое обслуживание более чем на 80%. Модульная конструкция облегчает быстрый осмотр и замену на месте.

5. Строгий и отслеживаемый контроль качества, соблюдение экологических требований.

На основе полного набора передового испытательного оборудования каждый продукт проходит 20 заводских проверок, в результате чего создается уникальный отслеживаемый электронный файл. Нет выбросов масла или SF6, соответствует стандартам системы управления окружающей средой и качеством, имеется множество международных сертификатов, соответствует требованиям глобальной электросети.

6. Сила компании и гарантия комплексного обслуживания.

У нас есть профессиональная команда исследований и разработок, мы тщательно отбираем основные компоненты, а также производим и продаем 350 000 вакуумных прерывателей ежегодно. У нас 80 центров технической поддержки по всему миру, обеспечивающих полный цикл обслуживания и 10-летнюю ограниченную гарантию. Мы предлагаем круглосуточный ответ на месте в основных регионах внутри страны и 72-часовой ответ на международном уровне.

Параметры продукта

Часто задаваемые вопросы

1. Какие типы распределительных устройств совместимы с данным продуктом и могут ли они заменить импортное оборудование?

Вакуумный автоматический выключатель на 40,5 кВ совместим с основными типами распределительных устройств, такими как распределительные устройства в металлическом корпусе, кольцевые распределительные устройства и КРУЭ. Он совместим с распределительными устройствами того же уровня напряжения таких брендов, как ABB и Siemens. Стандартизированные размеры и интерфейсы позволяют осуществлять прямую замену без модификации распределительного устройства, и оно уже успешно заменило импортное оборудование за рубежом.

2. Как обеспечивается стабильность работы в суровых условиях?

Благодаря нашему запатентованному процессу старения, оптимизированному вакуумному прерывателю и полностью закрытому полюсу APG он может противостоять коррозии от солевого тумана и конденсата. Высотная версия отличается улучшенной изоляцией и герметизацией и подходит для работы на высоте до 4000 метров, а ее рабочие характеристики были проверены в ходе специальных испытаний.

3. Каковы условия гарантии и время реагирования послепродажного обслуживания?

Мы предоставляем 10-летнюю ограниченную гарантию. Неисправности, не связанные с деятельностью человека, в течение гарантийного срока подлежат бесплатному ремонту или замене. При поддержке 80 технических центров по всему миру мы предлагаем круглосуточное реагирование на месте в основных регионах внутри страны и 72-часовое реагирование на международном уровне, а также круглосуточное удаленное обслуживание.

4. Поддерживаете ли вы настройку? Каковы циклы настройки и доставки?

Мы поддерживаем настройку условий работы, интеллектуальных модулей и основных компонентов. Цикл настройки основных компонентов составляет 25-30 дней. Обычные модели по индивидуальному заказу производятся одновременно со стандартными моделями, а доставка обычных моделей осуществляется в течение 20 дней.

5. На что следует обратить внимание при ежедневном обслуживании и нужен ли профессиональный персонал?

Пружинный механизм не требует обслуживания в течение 10 000 срабатываний. Ежедневное обслуживание требует только чистки шкафа, проверки затяжки клемм и проверки состояния накопителя энергии; профессиональный персонал не требуется. Мы рекомендуем проверять уровень вакуума и калибровать механические характеристики каждые 5 лет. Доступно обслуживание на месте.

6. Каков срок службы основных компонентов и удобна ли замена?

Срок службы вакуумного прерывателя составляет 30 лет, а механический срок службы рабочего механизма составляет ≥20 000 операций. Основные компоненты имеют модульную конструкцию, и персонал на месте может заменить их после простого обучения. Один человек может выполнить техническое обслуживание за полдня.

7. Как вы обеспечиваете стабильное качество серийной продукции?

Весь процесс контролируется качеством, включая сырье, производство и испытания. Каждый вакуумный выключатель на 40,5 кВ проходит 20 комплексных проверок и получает уникальный QR-код для отслеживания, что обеспечивает стабильное качество всех партий продукции.
