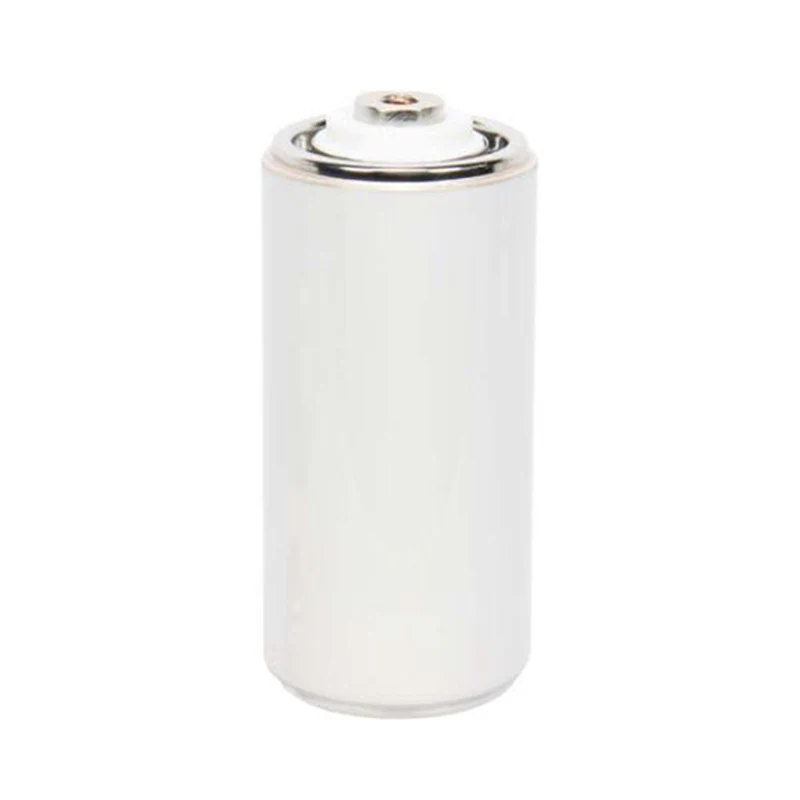

Вакуумный прерыватель 11 кВ для кольцевого основного блока

Model: TD314J

Sunway Hanguang, профессиональный производитель с более чем пятидесятилетним опытом работы в области электротехники, предлагает вакуумный прерыватель 11 кВ для кольцевых главных блоков, устройство гашения дуги с сердечником, специально разработанное для кольцевых главных блоков среднего напряжения. Базовые модели включают VI-RMU-11/630-25 и VI-RMU-11/1250-31,5, совместимые с системами переменного тока 50/60 Гц. Благодаря строгому контролю вакуума и превосходным характеристикам этот продукт специально предназначен для основных потребностей кольцевых главных блоков. Являясь надежным поставщиком в Китае, компания использует высококачественное оборудование и полный контроль качества для создания продукции, соответствующей международным и отечественным стандартам. Более 400 000 единиц продукции установлены по всему миру и признаны всемирно известными компаниями.

Отправить запрос

Описание продукта

Вакуумный прерыватель 11 кВ для кольцевых главных блоков представляет собой устройство гашения дуги с сердечником, разработанное Sunway Hanguang для кольцевых главных блоков среднего напряжения. Базовые модели совместимы с системами переменного тока с частотой 50/60 Гц и вакуумом, контролируемым до уровня ≤1,33×10⁻³Па, обеспечивая отсутствие дугового прерывания и нулевое повторное зажигание, обеспечивая безопасную работу распределительных сетей среднего напряжения.

Как профессиональная фабрика по производству продукции, Sunway Hanguang использует автоматизированные производственные линии, построенные на таком оборудовании, как немецкие вакуумные печи Leybold, имеет более 30 основных патентов и прошла многочисленные международные и внутренние испытания и системные сертификации. Этот вакуумный прерыватель напряжения 11 кВ для блоков кольцевой сети соответствует требованиям к электрическому сроку службы повторного включения уровня E2, обслуживает более 60 стран мира и накопил солидный опыт работы в сложных условиях работы.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Номинальная частота	50/60 Гц
Номинальное максимальное линейное напряжение	12 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение промышленной частоты: воздух	42 кВ, среднеквадратичное значение
Номинальное импульсное выдерживаемое напряжение: воздух	95кВ, Пик
Номинальный нормальный ток	630А
Номинальный ток короткого замыкания (3-фазная симметричная основа)	16 кА, среднеквадратичное значение
Процентная составляющая постоянного тока номинального тока отключения при коротком замыкании	50%
Номинальный ток включения при коротком замыкании	40 кА, пик
Номинальная продолжительность кратковременного тока	4 с
Номинальный кратковременный выдерживаемый ток	16 кА, среднеквадратичное значение
Номинальный пиковый выдерживаемый ток	40 кА, среднеквадратичное значение
Максимальное сопротивление контакта при минимальном усилии закрытия	20Мкроом
Номинальный ток отключения одиночной батареи конденсаторов	630А, ср.кв.
Номинальный ток отключения параллельной батареи конденсаторов	400А, ср.кв.
Номинальная последовательность операций	о-0,3с-ко-180с-ко
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	1,53 кг
Вес движущейся части (прибл.)	0,49 кг
Закрывающая сила из-за сильфона и атмосферы	80±40Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	120±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Контактный инсульт	9±1 мм
Скорость открытия (в среднем 75 зазоров контактов)	1,1±0,2 м/сек.
Максимальный перебег во время открытия	2 мм
Максимальный отскок во время открытия	2 мм
Скорость закрытия (в среднем за последние 30% контактного зазора)	0,6±0,2 м/сек.
Максимальная продолжительность отскока при контакте (максимум 2 отскока)	≤2 мс
Номинальная контактная сжимающая сила	1600±200Н
ЖИЗНЬ (РАЗМЕРНАЯ)
Электрическая долговечность при номинальном нормальном токе	50 000Операций
Электрическая долговечность при номинальном токе короткого замыкания	100Операций
Механическая жизнь	50 000Операций
Предел контактной эрозии	3 мм
Срок годности	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008. Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Изделие точно соответствует эксплуатационным требованиям кольцевых силовых блоков и обладает выдающимися преимуществами сердечника: в нем используются контакты из сплава Cu-Cr высокой чистоты с токоограничивающим значением <3 А, что обеспечивает стабильные характеристики отключения; он оснащен импортными сильфонами для строгого контроля герметичности, обеспечивая механический и электрический срок службы 50 000 циклов и 30 лет работы без технического обслуживания; высокопрочная керамическая оболочка обеспечивает отличную изоляцию, подходит для широкого диапазона температур и больших высот; он проходит 12 комплексных заводских проверок, имеет возможность отслеживания QR-кода и имеет модульную конструкцию, упрощающую замену, а глобальный технический центр обеспечивает круглосуточную поддержку 7x24.

Применение продукта

Вакуумный прерыватель 11 кВ для кольцевых сетевых блоков имеет широкий спектр применения, включая городские распределительные сети, промышленные парки, центры обработки данных, ветряные и солнечные электростанции, а также другие сценарии, требующие высокой надежности электроснабжения. Он также подходит для микросетей железнодорожного транспорта и морских платформ.

Этот продукт не содержит выбросов газа SF₆, соответствует экологическим нормам и подходит для зарубежных проектов в рамках «Инициативы «Пояс и путь». Будучи основным экспортным продуктом Sunway Hanguang, его стабильная производительность сделала его предпочтительным поставщиком во многих частях мира. Этот вакуумный прерыватель напряжения 11 кВ для кольцевых сетевых блоков помогает построить экологически чистую и интеллектуальную распределительную сеть среднего напряжения.

Часто задаваемые вопросы

1. Услуги по настройке: поддержка нескольких стандартов, предоставление услуг OEM/ODM, а доставка обычных моделей осуществляется в течение 5-10 дней. Совместим с основным оборудованием кольцевого основного блока.

2. Гарантия качества. Основные компоненты тщательно отбираются от известных брендов и проходят полный контроль качества. Каждое устройство поставляется с отчетом об испытаниях и отслеживаемым QR-кодом.

3. Гарантия и послепродажное обслуживание: 10-летняя ограниченная гарантия, гарантирующая, что распад вакуума не превысит 20% от первоначальной стоимости. Предоставляется глобальная техническая и сервисная поддержка.

4. Примечания по установке: Требуется влагозащищенная и противоударная транспортировка. Установка должна соответствовать соответствующим требованиям. После установки рекомендуется выполнить испытания на устойчивость к напряжению и механические характеристики.
