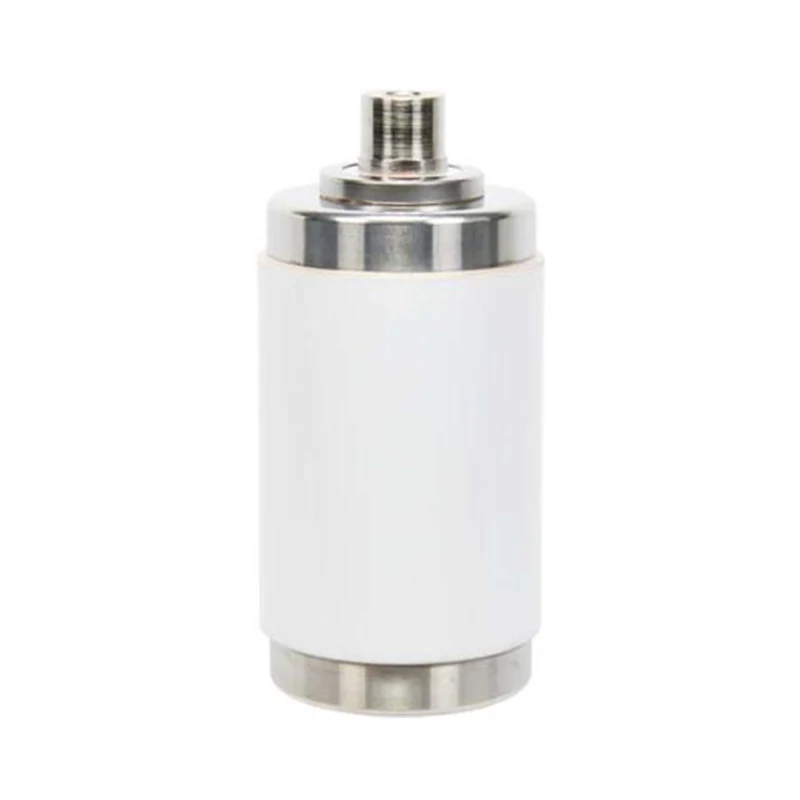

Вакуумный прерыватель 24 кВ для кольцевого основного блока

Model: TD445Z

Вакуумный прерыватель Sunway Hanguang 24 кВ для кольцевого основного блока — это устройство гашения дуги с сердечником, специально разработанное для кольцевых основных блоков среднего напряжения. Как профессиональный производитель с более чем пятидесятилетним опытом работы в области электротехники, мы используем современное оборудование и основные технологии для создания этого продукта, подходящего для систем переменного тока 50/60 Гц. Базовые модели охватывают три основные спецификации, в частности, направленные на защиту окружающей среды и высокочастотную работу в кольцевых главных устройствах. Продукт прошел многочисленные авторитетные испытания: по всему миру установлено более 400 000 единиц, обслуживающих более 60 стран. Это надежный поставщик в области глобальных кольцевых силовых агрегатов среднего напряжения, вносящий вклад в строительство экологически чистой и интеллектуальной сети распределения электроэнергии.

Отправить запрос

Описание продукта

Вакуумный прерыватель 24 кВ для кольцевых главных блоков — это устройство гашения дуги с сердечником, изготовленное компанией Sunway Hanguang, расположенной в электротехнической промышленности Китая, специально для кольцевых главных блоков среднего напряжения. Степень вакуума строго контролируется на уровне ≤1,33×10⁻³Па, что обеспечивает отсутствие дугового прерывания и нулевое повторное зажигание, обеспечивая стабильное распределение мощности. Базовые модели охватывают три основные спецификации и адаптируются к различным требованиям к нагрузке.

Мы используем импортированное из Германии оборудование для строительства полностью автоматизированного завода, имеющего более 30 основных патентов. Мы осуществляем полный технологический контроль качества вакуумного прерывателя 24 кВ для кольцевого основного блока, соответствующий стандартам IEC, GB и другим стандартам, а также многочисленным авторитетным тестам. Оно было признано State Grid, ABB и другими известными компаниями: по всему миру установлено более 400 000 устройств, накоплен зрелый опыт применения в сложных условиях работы.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Номинальная частота	50/60 Гц
Номинальное максимальное линейное напряжение	24 кВ, среднеквадратичное значение
Номинальное выдерживаемое напряжение промышленной частоты: воздух	79 кВ, среднеквадратичное значение
Номинальное импульсное выдерживаемое напряжение: воздух	125 кВ, пиковое
Номинальный нормальный ток	2000А
Номинальный ток короткого замыкания (3-фазная симметричная основа)	25 кА, среднеквадратичное значение
Процентная составляющая постоянного тока номинального тока отключения при коротком замыкании	50%
Номинальный ток включения при коротком замыкании	63кА, пик
Номинальная продолжительность кратковременного тока	4 с
Номинальный кратковременный выдерживаемый ток	25 кА, среднеквадратичное значение
Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение
Максимальное сопротивление контакта при минимальном усилии закрытия	18Микроом
Номинальный ток отключения одиночной батареи конденсаторов	630А, ср.кв.
Номинальный ток отключения параллельной батареи конденсаторов	400А, ср.кв.
Номинальная последовательность операций	о-0,3с-ко-180с-ко
МЕХАНИЧЕСКИЕ ДАННЫЕ
Вес прерывателя (прибл.)	2,96 кг
Вес движущейся части (прибл.)	1,1 кг
Закрывающая сила из-за сильфона и атмосферы	120±50Н
Усилие, необходимое для удержания контактов открытыми при полном ходе	190±60Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
Контактный инсульт	13±1 мм
Скорость открытия (в среднем 75 зазоров контактов)	1,5±0,2 м/сек.
Максимальный перебег во время открытия	2 мм
Максимальный отскок во время открытия	2 мм
Скорость закрытия (в среднем за последние 30% контактного зазора)	0,9±0,2м/сек.
Максимальная продолжительность отскока при контакте (максимум 2 отскока)	≤2 мс
Номинальная контактная сжимающая сила	2500±200Н
Неодновременность замыкания и размыкания трехфазных контактов	≤2 мс
ЖИЗНЬ (РАЗМЕРНАЯ)
Электрическая долговечность при номинальном нормальном токе	50 000Операций
Электрическая долговечность при номинальном токе короткого замыкания	100Операций
Механическая жизнь	50 000Операций
Предел контактной эрозии	3 мм
Срок годности	20 лет
Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008. Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Вакуумный прерыватель 24 кВ для кольцевого основного блока отвечает основным потребностям кольцевых главных блоков, обеспечивая превосходную оптимизацию производительности. Основные преимущества заключаются в следующем:

1. Превосходные дугогасительные и проводящие характеристики.

При использовании контактов из сплава Cu-Cr высокой чистоты значение ограничения тока составляет <3 А, устойчивость к сварке и низкая энергия дуги. Ток отключения одной конденсаторной батареи составляет 630 А с низкой эрозией контактов, что продлевает срок службы.

2. Долговечное уплотнение и конструкция, не требующая обслуживания.

Оснащенный импортным сильфоном из нержавеющей стали, годовой уровень утечек составляет <0,5%, а механический и электрический срок службы достигает 50 000 циклов, что обеспечивает 30 лет работы без технического обслуживания, что значительно снижает затраты на эксплуатацию и техническое обслуживание. 3. Превосходная адаптация к окружающей среде

Высокопрочный керамический корпус, отличная изоляция, устойчивость к широкому диапазону температур от -40 ℃ до +85 ℃ и высоте до 4000 метров, степень защиты IP67, подходит для различных сложных условий работы.

4. Точный контроль качества, удобство эксплуатации и обслуживания.

Каждый продукт проходит 12 комплексных проверок, обеспечивает отслеживание QR-кода, частоту отказов на месте <0,02%, модульную конструкцию, упрощающую замену, и круглосуточное обслуживание 7×24, предоставляемое 35 глобальными техническими центрами.

Применение продукта

Вакуумный прерыватель 24 кВ для блоков кольцевой сети имеет широкий спектр применения, подходит для городских распределительных сетей, промышленных парков, центров обработки данных, ветровых и солнечных подстанций, а также может использоваться в специальных областях, таких как железнодорожный транспорт и морские платформы.

Продукт не имеет выбросов SF₆, соответствует директивам по охране окружающей среды и совместим с различными экологически чистыми кольцевыми распределительными устройствами, способствуя созданию экологически чистой и интеллектуальной сети распределения электроэнергии. Он также подходит для зарубежных проектов в рамках инициативы «Пояс и путь», демонстрируя силу «Сделано в Китае».

Часто задаваемые вопросы

1. Услуги по индивидуальной настройке: поддержка мультистандартных OEM/ODM с доставкой в течение 5–10 дней для стандартных моделей, совместимых с основным оборудованием кольцевого основного блока.

2. Гарантия качества: Отобранные высококачественные основные компоненты, полностью автоматизированный контроль качества, каждое устройство поставляется с отчетом об испытаниях и отслеживается с помощью QR-кода.

3. Гарантийное и послепродажное обслуживание: 10-летняя ограниченная гарантия с многоязычной технической поддержкой, а также поддержкой эксплуатации и технического обслуживания на месте, предоставляемой глобальными сервисными центрами.

4. Примечания по установке: Влагостойкая и противоударная упаковка, установка должна соответствовать соответствующим стандартам, а после установки должны быть завершены испытания на устойчивость к давлению и механические характеристики.

24KV Vacuum Interrupter For Ring Main Unit
