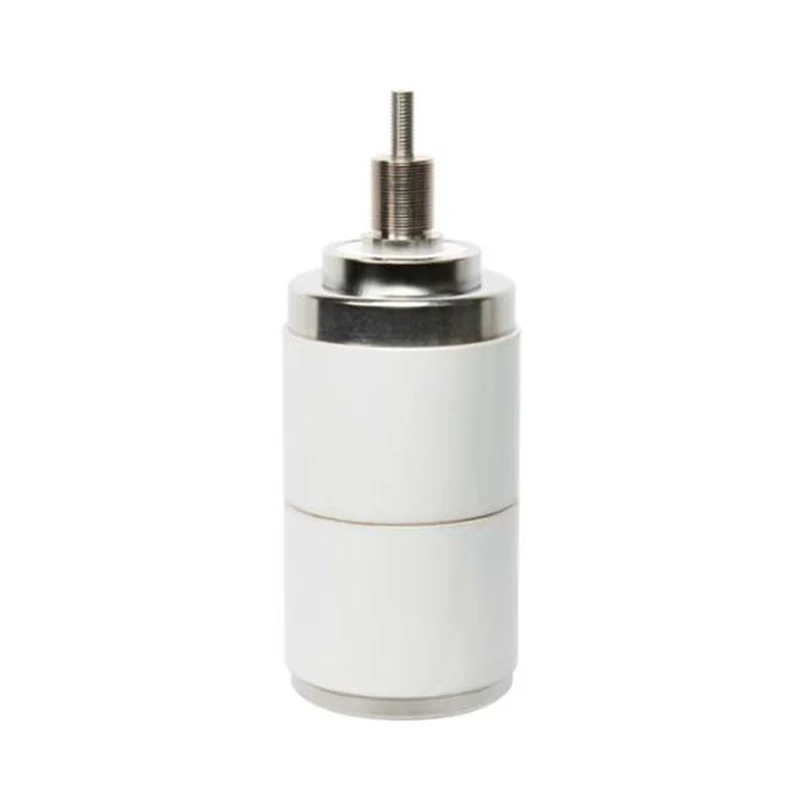

Вакуумный прерыватель 36 кВ для кольцевого основного блока

Model: TD555P

Вакуумный прерыватель Sunway Hanguang 36 кВ для кольцевого основного блока (основная модель VITD 36/2500-25P) — это специальное устройство гашения дуги с сердечником для высоковольтных кольцевых главных блоков, подходящее для систем с частотой 50/60 Гц и степенью вакуума ≤1,33×10⁻³Па, обеспечивающее отсутствие дугового прерывания. Как профессиональный производитель с более чем пятидесятилетним опытом работы в области электротехники, Sunway Hanguang полагается на автоматизированные производственные линии и основные патенты. Ее продукция прошла множество сертификаций: по всему миру установлено более 300 000 единиц, что позволило ей стать надежным поставщиком во всем мире и внести свой вклад в строительство экологически чистых и интеллектуальных сетей распределения электроэнергии.

Отправить запрос

Описание продукта

Вакуумный прерыватель 36 кВ для кольцевых главных блоков — это основной компонент, специально разработанный Sunway Hanguang для высоковольтных кольцевых главных блоков. Базовая модель — VITD 36/2500-25P, подходящая для систем переменного тока с частотой 50/60 Гц и специально предназначенная для защиты окружающей среды, высокочастотной работы, высоких нагрузок и требований, не требующих обслуживания. В продукте основное внимание уделяется строго контролируемому уровню вакуума для достижения отсутствия дугового прерывания и нулевого повторного зажигания, что позволяет избежать угроз безопасности.

Sunway Hanguang владеет современным заводом, использующим импортное оборудование для создания автоматизированных производственных линий и имеющим более 30 патентов. Ее продукция прошла сертификацию ISO, KEMA и другие сертификаты, а также полнопроектное тестирование в соответствии со стандартами IEC и GB, а также признана State Grid, ABB и другими, демонстрируя силу китайского производства.

Параметры продукта

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (3 ФАЗЫ) СИММЕТРИЧНАЯ ОСНОВА
Модель №.	ВИТД 36/2500-25П
1. Номинальная частота	50/60 Гц
2. Номинальное напряжение	36/40,5 кВ, среднеквадратичное значение
3.Номинальное кратковременное выдерживаемое напряжение промышленной частоты (1 мин)	70/95 кВ, среднеквадратичное значение
4.Номинальное выдерживаемое напряжение грозового импульса	170/185кВ, Пиковое
5. Номинальный ток	2500А
6. Сопротивление цепи при минимальной номинальной контактной силе.	≤20Микроом
7. Номинальный ток отключения при коротком замыкании	25 кА, среднеквадратичное значение
8. Номинальный кратковременно выдерживаемый ток	25 кА, среднеквадратичное значение
9.Номинальная продолжительность короткого замыкания	4 с
10. Номинальный пиковый выдерживаемый ток	63 кА, среднеквадратичное значение
11. Номинальный ток короткого замыкания	63 кА, среднеквадратичное значение
12.Макс. Компонент постоянного тока	0.4
13.*Номинальный ток отключения одной конденсаторной батареи.	630А, ср.кв.
14.*Номинальный ток отключения параллельной конденсаторной батареи.	400А, ср.кв.
15.Номинальная последовательность операций	О-0,3(0,5)с-СО-180с-СО
МЕХАНИЧЕСКИЕ ДАННЫЕ
1. Вес прерывателя (прибл.)	5,32 кг
2.Вес подвижных частей	2,1 кг
3. Усилие закрытия из-за сильфона и атмосферы.	170±40Н
4.Усилие, необходимое для удержания контактов открытыми при полном ходе.	320±50Н
МЕХАНИЧЕСКИЕ ТРЕБОВАНИЯ (ССЫЛКА VCB)
1. Зазор между открытыми контактами	15±1 мм
2.Средняя скорость открытия (в среднем первые 75% контактного зазора)	1,5±0,3 м/сек.
3.Средняя скорость закрытия (средняя за последние 30% контактного зазора)	1,1±0,2 м/сек.
4.Номинальная добавленная конечная сила внешнего контакта	2500±200Н
5. Продолжительность подпрыгивания контакта при закрытии	≤2 мс
6. Неодновременность включения и размыкания трехфазных контактов.	≤2 мс
7. Максимальный отскок при открытии.	≤2 мм
ЖИЗНЬ
1.Электрическая жизнь при номинальном нормальном токе	20 000Операций
2.Электрическая долговечность при номинальном токе короткого замыкания	50Операций
3. Механическая жизнь	30 000Операций
4. Предел контактной эрозии	3 мм
5. Срок годности	20 лет
1. Соответствует или превосходит требования к электрической выносливости класса E2 для режима автоматического повторного включения согласно IEC 62271-200 и JB 8738-2008.
2.* Номинальные характеристики предоставляются по запросу.

Особенности и преимущества продукта

Изделие имеет превосходные характеристики сердечника, использует контакты из сплава Cu-Cr высокой чистоты, с токоограничивающим значением <3 А, сильными противосварочными свойствами, прерыванием работы одной конденсаторной батареи 630 А и износом контактов ≤ 3 мм; в сочетании с импортными сильфонами годовая интенсивность утечек составляет <0,5%, механический срок службы составляет 30 000 раз, а электрический срок службы - 20 000 раз, что обеспечивает длительную эксплуатацию без технического обслуживания. Корпус изготовлен из высокопрочного керамического материала, обеспечивающего превосходную изоляционную защиту. Он имеет выдерживаемое напряжение промышленной частоты 70/95 кВ/1 мин и может выдерживать широкий диапазон температур от -40 ℃ до +85 ℃ и высоту до 4000 метров. Имея степень защиты IP67, он подходит для сложных условий работы. Каждый продукт проходит 12 комплексных проверок, имеет возможность отслеживания QR-кода и имеет процент отказов <0,02%. Модульная конструкция облегчает замену, а 35 технических центров по всему миру обеспечивают круглосуточное обслуживание.

Сценарии применения продукта

Вакуумный прерыватель 36 кВ для кольцевых сетевых блоков широко используется в системах кольцевых сетей 36 кВ, промышленных парках, центрах обработки данных, ветровых и солнечных подстанциях и других сценариях. Он может работать в сложных условиях работы, таких как высокая температура, высокая влажность и большая высота, не содержит SF₆ и соответствует экологическим нормам. Он подходит для зарубежных проектов «Пояса и пути», продвигая высококачественную китайскую продукцию на мировой рынок.

Часто задаваемые вопросы

- Услуги по настройке: поддержка нескольких стандартов, предоставление услуг OEM/ODM, а доставка обычных моделей осуществляется в течение 7–15 дней. Совместим с основным оборудованием кольцевого основного блока.

- Гарантия качества: основные компоненты выбираются от известных брендов и проходят полный контроль качества. Продукты поставляются с протоколами испытаний, и их можно отследить по QR-коду.

- Гарантийное и послепродажное обслуживание: 10-летняя ограниченная гарантия, распад вакуума не превышает 20%, а глобальные сервисные центры предоставляют техническую и сервисную поддержку на нескольких языках.

- Примечания по установке: Влагостойкая и ударопрочная упаковка. Установка должна соответствовать соответствующим требованиям. После установки рекомендуется провести испытания на выдерживаемое напряжение и механические характеристики.

Приверженность бренду

Как профессиональный поставщик и производитель, Sunway Hanguang всегда уделяет первоочередное внимание качеству, постоянно поставляя высококачественные вакуумные прерыватели 36 кВ для блоков кольцевой сети клиентам по всему миру. Мы глубоко привержены исследованиям, разработкам и инновациям, продвигаем экологически чистые и интеллектуальные обновления продукции, демонстрируем ответственность китайского производства и вносим вклад в развитие глобальных сетей распределения электроэнергии.
